Насос охлаждающей жидкости

Насос охлаждающей жидкости 4-цилиндрового двигателя

Прокладка насоса охлаждающей жидкости (М40)

На разрушение сальника насоса указывает подтекание жидкости из контрольного
отверстия в насосе.
Состояние подшипников насоса проверяется проверкой люфта покачиванием в
поперечном направлении (прослушивание на работающем двигателе может не дать
точного результата, так как воющий звук могут издавать проскальзывающий ремень или
изношенные подшипники генератора).
Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините батарею от массы.
2. После полного остывания двигателя слейте жидкость.
3. Снимите кожух вентилятора (см. подраздел 4.6) и ремни привода.
4. Отсоедините шланги, снимите с насоса гидромуфту и крыльчатку.

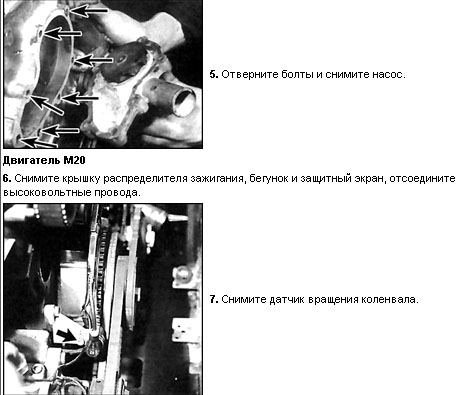

Двигатель М10

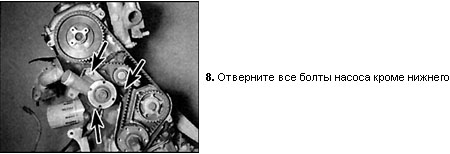

9. Поверните насос и снимите пружину натяжителя ремня и штифт.
10. Отверните оставшийся болт и снимите насос.

Предупреждение
 Болт натяжителя ремня не отворачивать. Вращение распредвала не допускается.

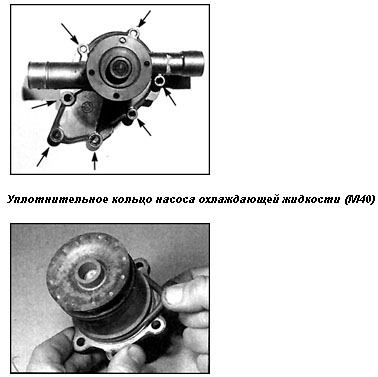

Двигатель М40

13. Установка выполняется в обратном порядке с учетом следующего:
      – на двигателе М40 очистите разъемные плоскости и замените уплотнители;
      – на двигателе М20 заверните нижний болт и поверните насос до совмещения
отверстий, установив пружину и штифт. Болты крепления затяните постепенно, делая
по 1/4 оборота за прием.
