Колодки барабанных тормозов

11 августа 2006

Предупреждение
 Колодки должны заменяться одновременно на обоих колесах. При замене колодок следует также
заменить пружины и упругие терморегуляторы. Из-за циклических тепловых нагрузок на пружины
последние постепенно теряют свои упругие свойства и колодки начинают задевать за барабан, что
приводит к их ускоренному износу.

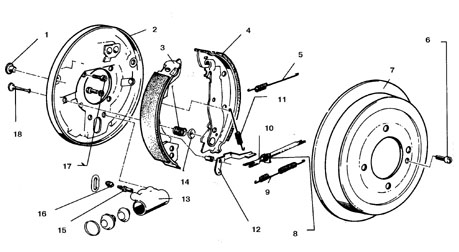

Устройство заднего барабанного тормоза

1. Заглушка смотрового отверстия
2. Щит тормоза
3. Колодка
4. Накладка
5. Верхняя стягивающая пружина
6, 17. Болт с внутренней 6-гранной головкой
7. Барабан
8. Пружина терморегулятора
9. Нижняя стягивающая пружина
10. Планка регулятора зазора между колодками и барабанами
11. Пружина автоматической регулировки
12. Рычаг автоматической регулировки
13. Колесный цилиндр
14. Чашка прижимной пружины колодки
15. Штуцер для удаления воздуха
16. Колпачок
18. Ось прижимной пружины
Максимально допустимый диаметр барабана

Если колодки меняться не будут, то примите меры к тому. чтобы их не перепутать. Каждая колодка
должна быть установлена на прежнее место.
Если колесный цилиндр подтекает или поврежден, то замените его после снятия тормозных колодок,
отсоединив трубку гидропривода и отвернув болты. Цилиндр ремонту не подлежит, хотя в запчасти к
нему поставляются ремкомплекты.
ПОРЯДОК ВЫПОЛНЕНИЯ

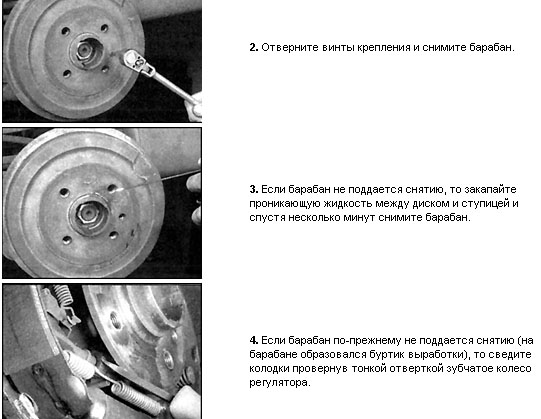

1. Заблокируйте передние колеса, отпустите болты крепления задних колес. Поднимите заднюю часть
автомобиля и установите на подставки. Снимите задние колеса и отпустите ручной тормоз.

5. Проверьте на барабане наличие трещин, задиров, глубоких царапин и выкрашивания. Если дефекты не
устраняются шлифовкой наждачной бумагой, то барабан перешлифуйте.

Предупреждение
 Рекомендуется перешлифовка барабана при каждой разборке и проверке состояния тормоза. Не
допускается перешлифовка барабана если его внутренний диаметр станет больше максимально
допустимого (указан на барабане).

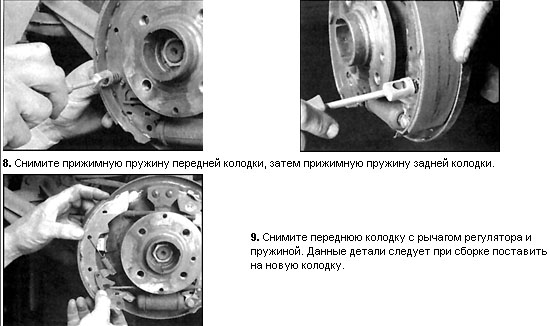

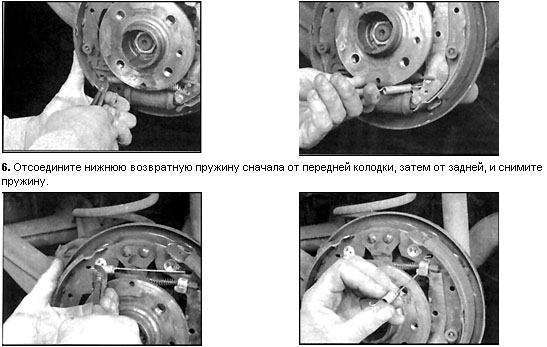

7. Отсоедините верхнюю возвратную пружину сначала от передней колодки, затем от задней, и снимите
пружину.

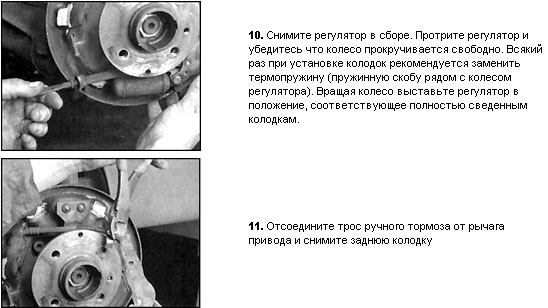

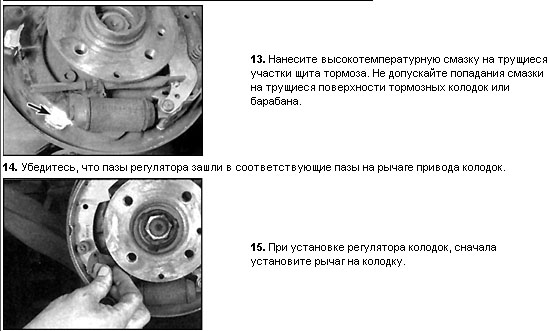

12. Установка выполняется в обратном порядке с учетом следующего.

18. По окончании установите тормозные барабаны.
19. Если менялся колесный цилиндра, то прокачайте тормоза (см. подраздел 10.16).
20. Нажмите несколько раз на педаль тормоза, чтобы сработал регулятор, при этом со стороны
барабанов должны прослушиваться щелчки.
21. Отрегулируйте стояночный тормоз.
22. Установите колеса и заверните болты. Опустите автомобиль и затяните болты с заданным
моментом. Проверьте работу тормозов перед выездом.
