Предохранители

25 июля 2006

Электрическая система Вашего автомобиля защищена плавкими предохранителями.

Если какие-либо элементы освещения, принадлежности или органы управления не
работают, осмотрите предохранитель соответствующей цепи. Если он перегорел,
будет видна его расплавившаяся нить.

Если тот же самый предохранитель перегорает повторно, избегайте использования
данной системы и как можно скорее обратитесь у уполномоченному дилеру фирмы
"Мазда".

Стандартный предохранитель

Замена предохранителей


1. Выключите зажигание и другие электрические цепи.

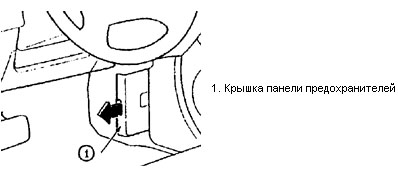

2. Откройте панель предохранителей.

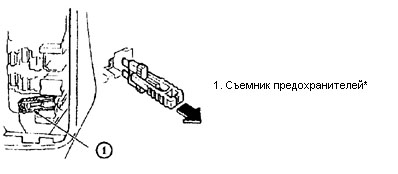

3. Вытащите предохранитель, используя съемник, расположенный на панели
предохранителей.
4. Осмотрите предохранитель и, если он перегорел, замените его новым.
5. Вставьте новый предохранитель с теми же номиналами и проследите, чтобы он
надежно встал на свое место. Если так не получается, обратитесь к
уполномоченному дилеру фирмы "Мазда" для выполнения этой операции.
Если у Вас нет под рукой запасных предохранителей, позаимствуйте
предохранитель из цепи, не представляющей критической важности для
эксплуатации автомобиля, например, из радиосистемы.

Предупреждение
 Всегда заменяйте предохранитель новым, имеющим такие же самые номиналы. В
противном случае можно повредить электрическую систему.

Если фары или другие электрические компоненты не работают, а все
предохранители в кабине целы, осмотрите блок предохранителей под капотом.
Выполните следующие процедуры:
1. Выключите зажигание и другие электрические цепи.

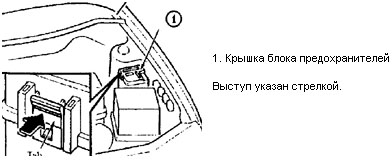

2. Для снятия крышки блока предохранителей снимите его с фиксатора и потяните
его вверх со стороны выступа.
3. Если предохранитель перегорел, замените его новым, с такими же самыми
номиналами.

Главный предохранитель

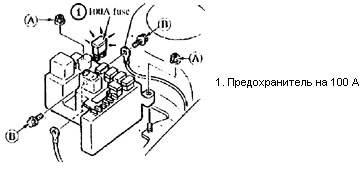

Замена предохранителя на 100 А

1. Проверьте, чтобы зажигание было выключено.
2. Отсоедините отрицательную клемму аккумулятора.
3. Открутите гайки А.
4. Поднимите блок переключателей и вывинтите болты В.
5. Замените предохранитель новым, с таким же самым номиналом.
6. Выполните процедуры в обратном порядке для возвращения автомобиля в
рабочее состояние.

Блок предохранителей (моторный отсек)

Панель предохранителей

Блок предохранителей (моторный отсек)


Описание

А

Цвет

Защищаемый компонент

1

AD FAN

30 A

розовый

Дополнительный вентилятор

охлаждения для кондиционера

воздуха*

2

INJ

30 A

розовый

Система впрыска топлива

3

MAIN

100 A

синий

Для защиты всех электрических

систем

4

COOLING FAN

30 A

розовый

Вентилятор охлаждения

5

HEATER

40 A

зеленый

Нагреватель кондиционер

воздуха*

6

IG KEY

40 A

зеленый

Предохранители 2, 3, 4, 7, 10, 13,

14, 15 и 16 на панели

предохранителей

7

BTN

40 A

зеленый

Предохранители 6, 8, 9 и 11 на

панели предохранителей

8

ABS*

60 A

желтый

Противоблокировочная

тормозная система*

9

TAIL

15 A

синий

Задние фонари

10

HAZARD

15 A

синий

Аварийная световая

сигнализация. Указатели

поворотов

11

STOP

15 A

синий

Стоп-сигналы

12

FOG

15 A

синий

Передние противотуманные

фары

14

HEAD LOW

15 A

синий

Фары (ближний свет)

15

HEAD HI

15 A

синий

Фары (дальний свет)
