Проверка и регулировка зазоров клапанов (модели 1998 г. выпуска)

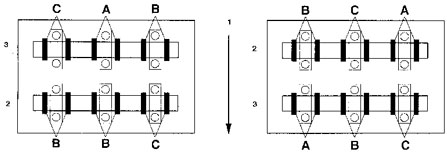

Зазоры клапанов
1. Вперед
2. Впускные клапаны
3. Выпускные клапаны
4. Передний блок цилиндров
5. Задний блок цилиндров
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод минусовой клеммы аккумулятора.
2. Снимите крышку клапанного механизма.
3. Установите поршень цилиндра N1 в положение ВМТ в момент такта сжатия.
5. На 6-цилиндровом двигателе, когда поршень N1 находится в положении ВМТ в
момент такта сжатия, измерьте зазоры клапанов, помеченных буквой А,
поверните коленчатый вал двигателя на 240° по часовой стрелке и измерьте
зазоры клапанов, помеченных буквой В, затем поверните коленчатый вал
двигателя еще на 240° и измерьте зазоры клапанов, помеченных буквой С (см.
рис. Зазоры клапанов).
8. Регулировку зазоров клапанов можно проводить, сняв газораспределительный
ремень или не снимая его.
Операция регулировки со снятием газораспределительного ремня
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите зубчатый ремень и распределительные валы.
2. Снимите шайбы с подъемников клапанов, требующих регулировки и измерьте их
толщину.
3. Установите новые шайбы требуемой толщины, затем установите
распределительные валы и крышки подшипников. Затяните крепежные болты до
требуемого момента затяжки.
4. Повторно проверьте клапанные зазоры.
Операция регулировки без снятия газораспределительного ремня
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поверните коленчатый вал так, чтобы кулачок над клапаном, требующим
регулировки, был поднят вверх.
2. Поверните подъемник клапана щелью к свече зажигания. На 6-цилиндровом
двигателе открутите внутренние болты крайних крышек подшипников
распределительного вала (исключая большие крышки упорных подшипников). На 4-
цилиндровом двигателе открутите внутренние болты крышек подшипников,
ближайших к регулируемому клапану. Установите на крышки подшипников планку
с зажимом и закрепите ее при помощи длинных болтов. Закрутите зажим, опустив
вниз подъемник клапана, и достаньте регулировочную шайбу при помощи
маленькой отвертки и магнита или пинцета.
4. Установите новую шайбу, и повторно проверьте клапанный зазор.
