Автоматическая коробка передач – Система взаимной блокировки

27 июля 2006

Модели автомобилей, в которые установлены автоматические коробки передач, оснащены
системами взаимной блокировки. Система взаимной блокировки состоит из двух подсистем:
системы блокировки рычага переключения передач и системы блокировки замка зажигания.
Система блокировки замка зажигания не позволяет достать ключ из замка зажигания, если рычаг
переключения передач не установлен в парковочное положение.
Система блокировки рычага переключения передач не позволяет передвинуть рычаг из
парковочного положения в любое другое, если не нажата педаль тормоза.
Система блокировки рычага переключения передач состоит из датчика коробки передач,
механизма блокировки рычага переключения, выключателя парковки, переключателя педали
тормоза, тросика блокировки замка зажигания и аварийного выключателя блокировки.

Проверка


ПОРЯДОК ВЫПОЛНЕНИЯ
Механизм блокировки рычага переключения передач
1. Проверьте предохранители 15А METER и 20А STOP. При необходимости замените
предохранители и проверьте цепь от механизма блокировки до блока плавких предохранителей.
2. Снимите центральную консоль.
3. Установите рычаг переключения передач в парковочное положение.
4. Снимите панель индикатора положения рычага.

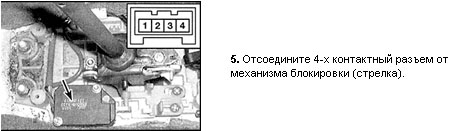

6. Включите зажигание. При подключении к контакту 2 вольтметр должен показывать
напряжение аккумулятора. Если это не так, проверьте цепь замка зажигания.
7. Выключите зажигание. При подключении к контакту 1 вольтметр должен показывать
напряжение аккумулятора. Если это не так, проверьте цепь предохранителя 20А STOP.

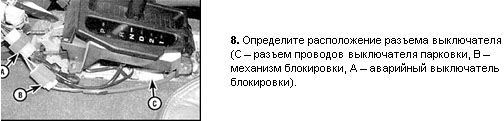

Выключатель парковочного положения

9. Подключите омметр к контактам гнезда выключателя. Цепь должна быть замкнута.
10. Установите рычаг переключения передач в любое другое положение, кроме парковочного.
Цепь выключателя должна быть разомкнута во всех остальных положениях.
11. При необходимости замените выключатель.

Замена элементов

4. Снимите механизм.
5. Установка проводится в обратном порядке снятия.
Тросик блокировки замка зажигания

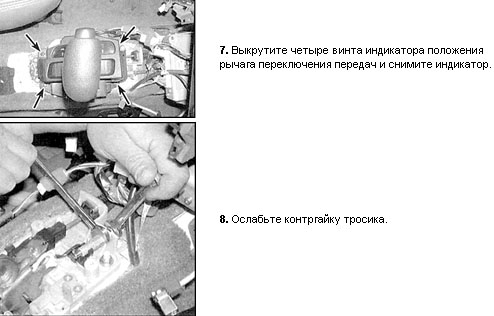

6. Снимите центральную консоль.

9. Отсоедините тросик от кронштейна.
10. Снимите нижнюю часть панели приборов.
11. Снимите верхнюю и нижнюю крышки рулевой колонки.

13. Отсоедините тросик от цилиндра замка зажигания.
14. Снимите тросик.
15. Установка проводится в обратном порядке снятия.

ПОРЯДОК ВЫПОЛНЕНИЯ

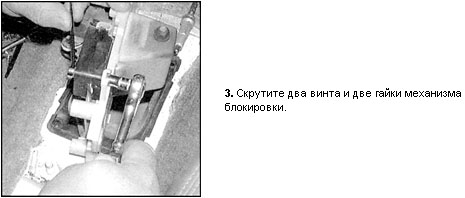

Механизм блокировки рычага переключения передач
1. Снимите центральную консоль.
2. Отсоедините провод от механизма.
