Автоматическая коробка передач — Датчик коробки передач
Проверка

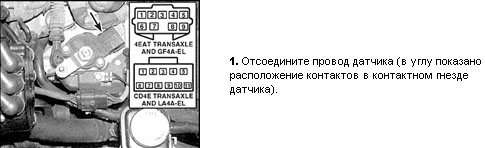

ПОРЯДОК ВЫПОЛНЕНИЯ
2. Установите рычаг переключения передач по очереди в каждое из положений. Проведите
замеры и сравните полученные результаты с данными в таблицах Проверка датчика коробки
передач (4ЕТ и GF4А-EL) и Проверка датчика коробки передач (CD4Е и LA4А-EL).
Проверка датчика коробки передач (4ЕТ и GF4А-EL)
|
ПОЛОЖЕНИЕ ПЕРЕКЛЮЧАТЕЛЯ ДАТЧИКА |
ЦЕПЬ ЗАМКНУТА (КОНТАКТЫ) |
|
P |
1 и 5; 6 и 9 |
|
R |
1 и 4 |
|
N |
1 и 8; 6 и 9 |
|
D |
1 и 2 |
|
1 |
1 и 7 |
|
2 |
1 и 3 |
Проверка датчика коробки передач (CD4Е и LA4А-EL)
|
ПОЛОЖЕНИЕ |
ЦЕПЬ ЗАМКНУТА (КОНТАКТЫ) |
|
P |
1 и 7 (3770 – 4607 Ом); 8 и 2 |
|
R |
1 и 7 (1304 – 1593 Ом); 5 и 3 |
|
N |
1 и 7 (660 – 807 Ом); 8 и 2 |
|
D |
1 и 7 (361 – 442 Ом) |
|
1 |
1 и 7 (190 – 232 Ом) |
|
2 |
1 и 7 (78 – 95 Ом) |
Регулировка (4EAT и GF4F-EL)
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите рычаг переключения передач в нейтральное положение. Отсоедините тросик
рычага переключения передач от переключающего рычага на коробке передач.
4. Затяните болты переключателя и установите рычаг и тросик.
Замена
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поднимите и закрепите переднюю часть автомобиля.
2. Отсоедините провод от датчика.
3. Установите рычаг переключения передач в нейтральное положение.
4. Выкрутите болты датчика.
5. Установите новый переключатель и отрегулируйте датчик.
