Система антиблокировки тормозов (АБС)
Система АБС состоит из двух подсистем: электрической и гидравлической.
Электрическая подсистема включает в себя четыре колесных датчика и электронный
блок управления. Гидравлическая подсистема состоит из гидравлического модуля,
суппортов тормозов и тормозных трубок

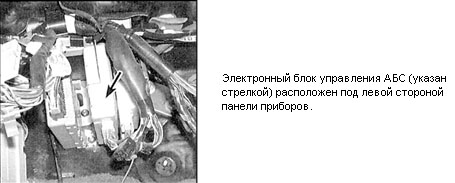

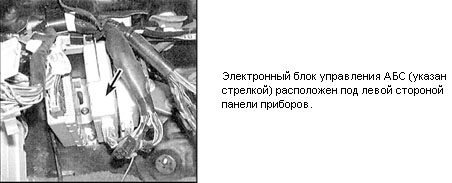

Расположение электронного блока управления АБС

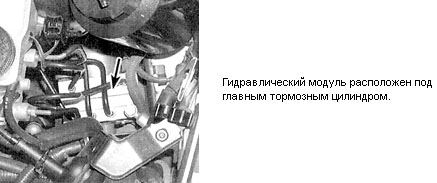

Расположение гидравлического модуля
Раположение датчика АБС на переднем колесе
Раположение датчика АБС на заднем колесе
Коды неисправности системы АБС
В случае обнаружения неисправности в системе АБС электронный блок управления
включает сигнальную лампочку АБС, расположенную на приборном щитке, и сохраняет
код неисправности в памяти.
Для считывания кодов неисправности на моделях 1993-1997 годов выпуска соедините
клеммы FBS и GND диагностического разъема подключения.
Расположение диагностического разъема подключения на моделях Ford Probe
1993 года выпуска
Подсоедините вольтметр к клемме TBS и "массе" автомобиля. Включите зажигание и
подсчитайте число отклонений стрелки прибора. Например, код 22 будет выведен как
два долгих отклонения стрелки и два коротких.
На моделях 1998 года выпуска для считывания кодов неисправности необходимо
специальное оборудование.
Коды неисправности системы АБС
|
Код |
Возможная причина |
|
11 |
Колесный датчик правого переднего колеса |
|
12 |
Колесный датчик левого переднего колеса |
|
13 |
Колесный датчик правого заднего колеса |
|
14 |
Колесный датчик левого заднего колеса |
|
15 |
Датчик скорости |
|
22 |
Правый передний соленоид |
|
24 |
Левый передний соленоид |
|
26 |
Правый задний соленоид |
|
28 |
Левый задний соленоид |
|
29 |
Тормозной шланг правого переднего или левого заднего колеса, гидравлический модуль |
|
30 |
Тормозной шланг левого переднего или правого заднего колеса, гидравлический модуль |
|
51 |
Предохранительное реле |
|
53 |
Реле привода |
|
61 |
Электронный блок управления |
|
63 |
Аккумулятор/ генератор |
Для очистки кодов неисправности необходимо специальное оборудование.
