Система круиз-контроля

28 июля 2006

Система круиз-контроля поддерживает заданную скорость движения автомобиля при помощи
электронного блока управления, датчика скорости и привода, расположенного в двигательном
отсеке. Система круиз-контроля состоит из выключателей, датчика скорости, выключателя
огней стоп-сигнала, выключателя на педали сцепления и соединительных проводов.

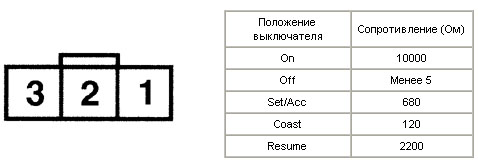

Идентификация клемм и проверка проводимости (между клеммами 2 и 3)
выключателя системы круиз-контроля – модели Ford Probe


Идентификация клемм главного выключателя системы круиз-контроля – модели Mazda

Коды неисправности системы круиз-контроля моделей Mazda

   Код Возможная причина
   1 Соединительные провода, привод системы, выключатель огней стоп-
сигнала
   5 Предохранитель
   7 Выключатель огней стоп-сигнала
   11 Выключатель системы круиз-контроля
   15 Электронный блок управления

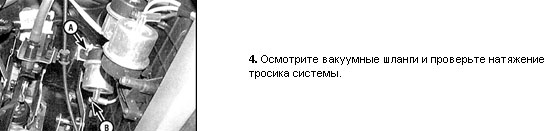

Проверка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Проверьте предохранитель системы круиз-контроля.
2. Проверьте работу выключателя огней стоп-сигнала.
3. Проверьте работу выключателя на педали сцепления.

5. Проверьте датчик скорости.

Выключатели системы круиз-контроля

Проверка и замена

Модели Ford Probe

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите выключатели и проверьте их на проводимость (см. рис. Идентификация клемм и проверка
проводимости (между клеммами 2 и 3) выключателя системы круиз-контроля – модели Ford Probe).
2. Снимите модуль воздушной подушки безопасности.

4. Установка проводится в обратном порядке снятия.

Модели Mazda

На этих моделях система круиз-контроля имеет встроенную систему диагностики.

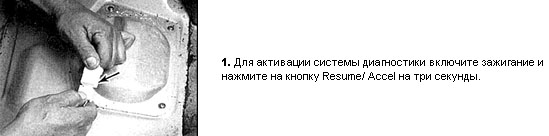

ПОРЯДОК ВЫПОЛНЕНИЯ

2. Через две секунды, после того, как сигнальная лампочка системы круиз-контроля на панели приборов
погаснет, будет выведен код неисправности (см. табл. Коды неисправности системы круиз-контроля
моделей Mazda).
3. Снимите выключатель системы круиз-контроля и проверьте его на проводимость (см. рис.
Идентификация клемм главного выключателя системы круиз-контроля – модели Mazda).
4. Для замены выключателя, расположенного на рулевой колонке, смотрите пункты (см. табл. Коды
неисправности системы круиз-контроля моделей Mazda).
5. Для замены главного выключателя системы круиз-контроля снимите выключатель с панели приборов и
отсоедините разъем подключения.
6. Установка проводится в обратном порядке снятия.

Регулировка натяжения тросика

ПОРЯДОК ВЫПОЛНЕНИЯ
