Системы электрооборудования двигателя — Система освещения -Фара

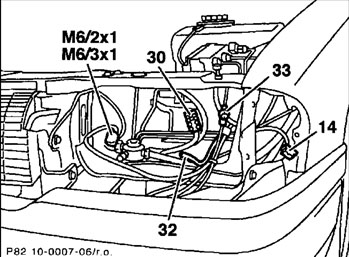

14. Штеккер для фонаря указателя поворота
30. Штеккер для освещения
32. Шланг к устройству для очистки рассеивателя фары
(фароочиститель или фароомыватель)
33. Пневматический трубопровод
М6/2х1, М6/3х1. Штеккер двигателя
стеклоочистителя влево/ вправо

22. Гайка 23. Шайба
24. Рычаг шейки стеклоочистителя
25. Защитный кожух
26–29. Винты
34. Болт
Е1, Е2. Фары, слева/ справа
М6/2, М6/3. Двигатели стеклоочистителей
фар слева/справа
М6/2х1, М6/3х1. Штеккеры двигателей
стеклоочистителей слева/ справа
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите фонарь указателя поворота.
2. Снимите с фары электрические провода и пневматический трубопровод для регулировки
по высоте.
3. Если имеется, снимите рычаг щетки стеклоочистителя (24) фары. Для этого откиньте
вверх защитный кожух, отвинтите гайку (22) и снимите ее вместе с шайбой (23).
4. В зависимости от оснащения, отвинтите поперечину или боковые защитные кожухи в
зоне крепления фар.
5. Выкрутите два винта (26) и отцепите защитный кожух (25) под фарой.
6. Выкрутите винты (27–29) и осторожно вытяните фару вперед. Закройте амортизатор
тряпкой, чтобы не поцарапать его.
7. Если имеется, снимите шланг к устройству для очистки рассеивателя фары.
8. Если следует вынуть рассеиватель оптического элемента фары, снимите резиновое
уплотнение. Извлеките из пружинных зажимов вверху и внизу две поддерживающие серьги
(38). Снимите рассеиватель оптического элемента (9) вместе с уплотнением (21).
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Если снят, вставьте рассеиватель оптического элемента фары в корпус и одновременно
вдавливайте его до тех пор, пока поддерживающие серьги вверху и внизу не
зафиксируются со щелчком.
2. Заранее проверьте уплотнение на отсутствие пористости, при необходимости замените
его.
3. Дальнейшая установка осуществляется в последовательности, обратной разборке.
4. После завершения сборки отрегулируйте фары в специализированной автомастерской.
