Передняя дверь

07 августа 2006

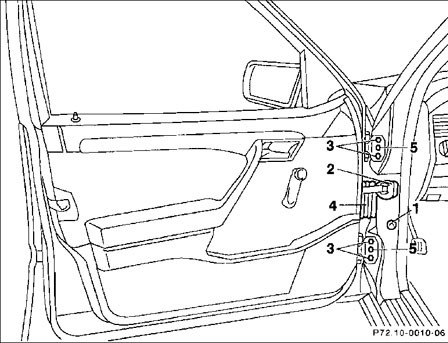

Дверь водителя

1. Покрытие
2. Уплотнительная прокладка
3. Болты А-стойки
4. Защитный рукав
5. Центрирующий болт
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Полностью опустите окно двери водителя.
2. Отожмите покрытие (1) и с помощью специального инструмента поворотом вправо внутреннего
четырехгранника отсоедините блокировку четырехгранного штекерного соединения двери.
3. Снимите уплотнительную прокладку.

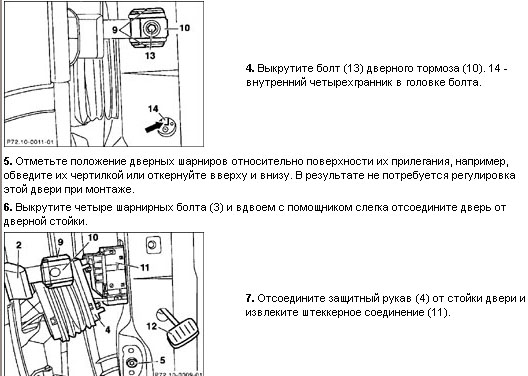

8. Снимите дверь, стараясь не повредить лаковое покрытие.
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Вставьте штеккерное соединение (11) и закройте стопор, повернув наружу.
2. Закрепите пружинными зажимами защитный рукав (4).
3. Установите дверь и слегка закрепите болтами крепления.
4. Так отрегулируйте положение двери, чтобы шарниры совпали с нанесенной маркировкой.
5. Смонтируйте покрытие (1).
6. Закрутите с моментом 25 Н.м. болт (13) крепления дверного тормоза к дверной стойке.
7. Прикрепите покрытие (1 и 2).
8. Отрегулируйте дверь, закрутите центрирующий болт (5) с моментом 25 Н.м. и болты шарниров (3)с
моментом 35 Н.м.
Регулировка
Если дверь недостаточно пригнана после разборки, ее следует отрегулировать.
ПОРЯДОК ВЫПОЛНЕНИЯ

4. Подгонка двери к контуру кузова: если дверь в закрытом состоянии недостаточно плотно
прилагает к кузову, ослабьте шарнирные болты (3) и (5) на двери и соответственно передвиньте
дверь. Задняя дверь должна максимум на 1 мм входить спереди внутрь дальше, чем передняя дверь.
5. Защитную оболочку дверного замка (7) завинчивайте до тех пор, чтобы ее можно было сдвинуть
легкими ударами резинового молотка.
6. Отрегулируйте защитную оболочку дверного замка в нижней области двери. Закройте дверь и
выровняйте, в результате этого выравнивается также положение защитной оболочки дверного
замка. Затем осторожно откройте дверь и затяните винты защитной оболочки. Чтобы лучше
контролировать перемещение, перед ослаблением винтов очертите фломастером положение
защитной оболочки. Затяните винты крепления защитной оболочки замка с моментом 30 Н.м.
7. Проверьте правильное прилегание уплотнительных прокладок двери к краю крыши автомобиля.
Если дверь в закрытом положении расположена безупречно, затяните шарнирные болты.
