Тормозные колодки стояночного тормоза

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите задний тормозной диск.
2. Снимите заднее сиденье.
3. Снимите защитный щиток уравнителя длины троса под задним сиденьем.
4. Натяните автоматический уравнитель длины троса (12). Для этого поверните гаечным ключом с
внутренним шестигранником кривошип (g) примерно на 1/2 оборота вправо и одновременно
продвигайте его назад в продольном шлице, пока кривошип не зафиксируется в корпусе пружины (а) в
пружинном зажиме (d), (е – рычаг уравнителя, f – промежуточный рычаг, 93 – предохранительный
штифт, 94 – оттяжная пружина.)

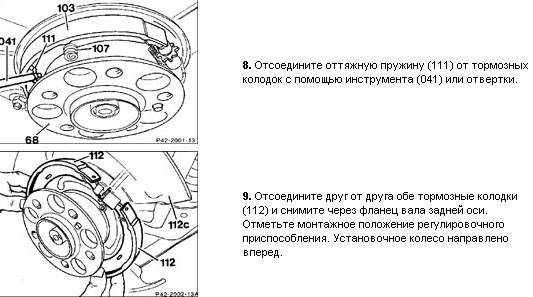

6. Прижимную пружину (107) слегка сожмите инструментом Mercedes-040, поверните на 90° (1/4
оборота) и отцепите. Вспомогательный инструмент можно также изготовить самостоятельно: на одну
сторону штанги соответствующего диаметра приварите Т-образную рукоятку, а на другой стороне
выпилите шлиц глубиной около 4 мм и шириной около 2,5 мм.
7. Точно так же снимите прижимные пружины других тормозных колодок.

Установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Все опорные поверхности и поверхности скольжения распорного замка смажьте тонким слоем
высокотемпературной смазки, например, Liqui Moly LM-36, Molykote-Paste-U или G-Rapid.

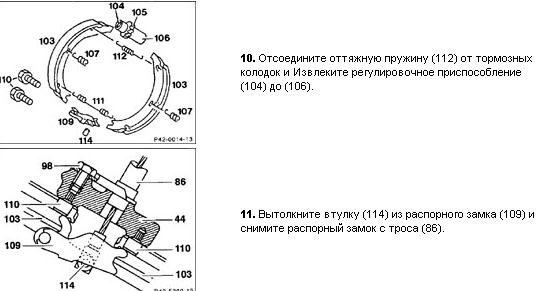

2. Закрепите тормозной трос (86) с пальцем (114) на распорном замке (109). После чего нажмите на
распорный замок в направлении защитного кольца (102).
3. Выкрутите одну из другой детали регулировочного приспособления. Смажьте высокотемпературной
пастой резьбу нажимной детали, а также цилиндрическую часть регулировочного колеса.
4. Ввинтите нажимную деталь (104) в регулировочное колесико (105) и вставьте в нажимную гильзу
(106). При этом полностью ввинтите нажимную деталь.
5. Регулировочное приспособление установите между обеими тормозными колодками таким образом,
чтобы нажимная деталь (104) указывала в направлении движения.
6. Подсоедините к тормозным колодкам оттяжную пружину (112).
7. Раздвиньте тормозные колодки, установите на фланец вала задней оси и вденьте в распорный
замок.
8. Вставьте нажимную пружину с помощью вспомогательного инструмента в тормозную колодку,
слегка сжав, поверните на 90<M^>о и, в результате, вставьте в защитное кольцо. В заключение
проверьте правильность посадки пружины.
9. Вставьте нажимную пружину для другой тормозной колодки.

11. Установите задний тормозной диск.
12. Ослабьте автоматический уравнитель длины троса. Для этого приподнимите отверткой
пружинный зажим, после чего уравнитель длины установится автоматически.
13. Установите защитную крышку уравнителя длины троса и закрутите болтами.
14. Установите заднее сиденье.
15. Отрегулируйте стояночный тормоз.
