Внешние осветительные приборы

23 августа 2006

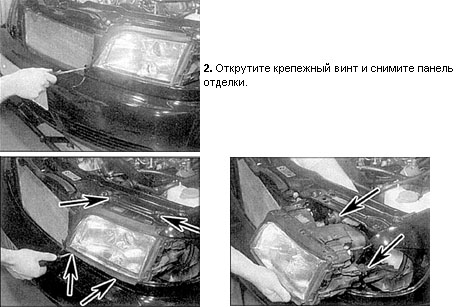

ФАРЫ ГОЛОВНОГО СВЕТА

Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите указатель поворотов.

3. Открутите крепежные винты (указаны стрелками) и снимите фару.

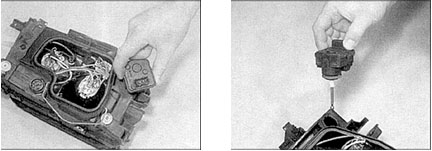

4. Поверните двигатель регулятора и отсоедините шаровой шарнир.

Установка

Установка проводится в обратном порядке снятия.

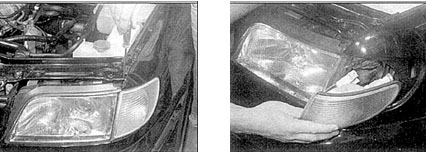

ПЕРЕДНИЙ УКАЗАТЕЛЬ ПОВОРОТОВ

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Освободите крепежный зажим и снимите фонарь.
2. Отсоедините разъем подключения.

Установка

Установка проводится в обратном порядке снятия.

ПЕРЕДНИЕ ПРОТИВОТУМАННЫЕ ФОНАРИ

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите решетки радиатора.
2. Открутите крепежные винты и снимите фонарь.
3. Установка проводится в обратном порядке снятия.

ПЕРЕДНИЙ БОКОВОЙ УКАЗАТЕЛЬ ПОВОРОТОВ

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Сдвиньте фонарь назад, освободите переднюю крепежную защелку и снимите
фонарь.
2. Установка проводится в обратном порядке снятия.

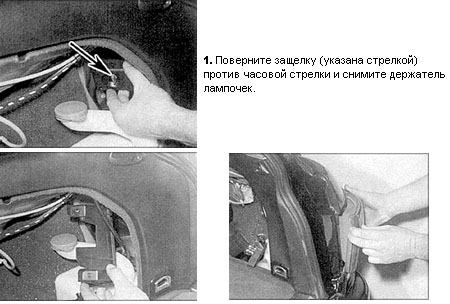

ЗАДНЯЯ БЛОК-ФАРА

Блок-фара расположена на кузове.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

2. Открутите крепежные гайки и снимите крепежную пластину, затем смените блок-
фару.

Установка

Установка проводится в обратном порядке снятия.

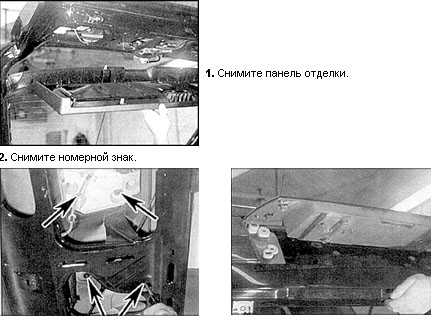

Блок-фара расположена на крышке багажника/ задней двери.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

3. Открутите крепежные винты (указаны стрелками) и внешнюю панель отделки. Не
забудьте, что для крепления панели также используется клей.

Установка

Установка проводится в обратном порядке снятия.

ВЕРХНИЙ ФОНАРЬ СТОП-СИГНАЛА

ПОРЯДОК ВЫПОЛНЕНИЯ
Снимите панель отделки. Открутите крепежные винты или освободите защелки и
снимите фонарь.

ФОНАРЬ ОСВЕЩЕНИЯ НОМЕРНОГО ЗНАКА

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Открутите крепежные винты и снимите рассеиватель.
2. Снимите фонарь и отсоедините разъем подключения.
3. Установка проводится в обратном порядке снятия.
