Системы запуска двигателя и подзарядки аккумулятора — Система зажигания (бензиновые двигатели)

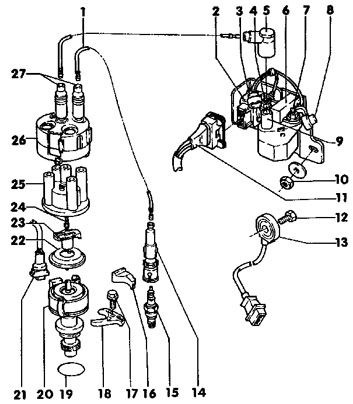

Элементы системы зажигания (двигатель АВК)

1. Провода высокого напряжения
2. Регулятор напряжения
3. Колпачок
4. Клемма 1
5. Заглушка подавления помех
6. Катушка зажигания
7. Клемма 15
8. Колпачок
9. Клемма 4
10. Гайка
11. Разъем подключения
12. Болт
13. Датчик детонационного сгорания топлива
14. Разъем подключения
15. Свеча зажигания
16. Колпачок
17. Болт
18. Зажим
19. Уплотнительное кольцо
20. Распределитель зажигания
21. Разъем подключения
22. Колпачок
23. Бегунок
24. Уголек и пружина
25. Крышка распределителя зажигания
26. Защитный экран
27. Заглушка подавления помех
Элементы системы зажигания (двигатель АAR)

1. Провод высокого напряжения
2. Заглушка подавления помех
3. Колпачок
4. Клемма 4
5. Клемма 15
6. Клемма 1
7. Катушка зажигания
8. Болт
9. Регулятор напряжения
10. Датчик детонационного сгорания топлива
11. Разъем подключения
12. Разъем подключения
13. Электронный блок управления
14. Разъем подключения
15. Провода
16. Уплотнительное кольцо
17. Зажим
18. Распределитель зажигания
19. Болт
20. Разъем подключения
21. Бегунок
22. Уголек и пружина
23. Крышка распределителя зажигания
24. Защитный экран
25. Заглушка подавления помех
26. Разъем подключения
27. Свеча зажигания
Системы Motronic 3.2, Mono Motronic, Digifant, KE Motronic и KE III Jetronic являются системами
управления работой двигателя и контролируют как систему питания, так и систему зажигания.
