Многоточечная система впрыска топлива — Элементы системы впрыска топлива Digifant

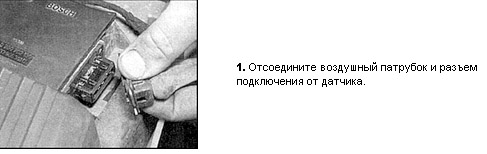

АТЧИК ПОТОКА ВОЗДУХА
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
2. Открутите крепежные винты и снимите датчик.
Установка
Установка проводится в обратном порядке снятия.

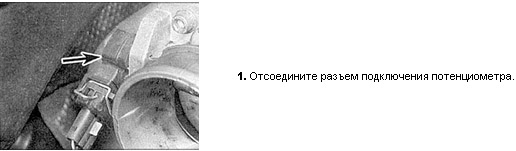

ПОТЕНЦИОМЕТР ДРОССЕЛЬНОЙ ЗАСЛОНКИ
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
2. Открутите крепежные винты и снимите потенциометр.
Установка
Установка проводится в обратном порядке снятия.
ДАТЧИК ТЕМПЕРАТУРЫ ПОСТУПАЮЩЕГО ВОЗДУХА
Датчик температуры является частью датчика потока воздуха и его нельзя заменить отдельно.
КЛАПАН СТАБИЛИЗАЦИИ ХОЛОСТОГО ХОДА
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините разъем подключения и шланги от клапана.
2. Снимите клапан.
Установка
Установка проводится в обратном порядке снятия.
ДАТЧИК СКОРОСТИ ДВИЖЕНИЯ АВТОМОБИЛЯ
Датчик установлен на коробке передач. Смотрите подраздел 9.2.7.
ДАТЧИК ДЕТОНАЦИОННОГО СГОРАНИЯ ТОПЛИВА
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините разъем подключения.
2. Открутите крепежный болт и снимите датчик.
Установка
Установка проводится в обратном порядке снятия.
ДАТЧИКИ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

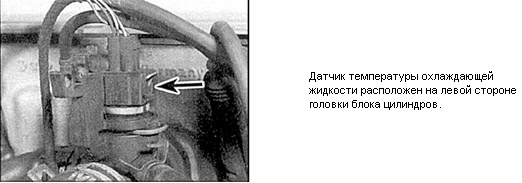

Расположение датчика температуры охлаждающей жидкости (система Digifant)
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините разъем подключения датчика.
2. Слейте часть охлаждающей жидкости из двигателя и выкрутите датчик.
Установка
Установка проводится в обратном порядке снятия.
КЛАПАН СИСТЕМЫ ХОЛОДНОГО ЗАПУСКА ДВИГАТЕЛЯ
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините разъем подключения.
2. Отсоедините топливную трубку. Открутите крепежные болты и снимите клапан.
Установка
Установка проводится в обратном порядке снятия.
КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините тросик акселератора.
2. Отсоедините воздушный патрубок.
3. Отсоедините разъем подключения потенциометра и вакуумные шланги.
Установка
Установка проводится в обратном порядке снятия.
ТОПЛИВНЫЕ ИНЖЕКТОРЫ И ТОПЛИВНЫЙ КОЛЛЕКТОР
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините воздушный патрубок от корпуса дроссельной заслонки.
2. Отсоедините тросик акселератора и вакуумные шланги.
3. Снимите корпус дроссельной заслонки.
4. Пометьте и отсоедините топливные трубки и шланги.
5. Отсоедините провода от инжекторов.
6. Открутите крепежные болты и снимите топливный коллектор.
Установка
Установка проводится в обратном порядке снятия.
РЕГУЛЯТОР ДАВЛЕНИЯ ТОПЛИВА
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините вакуумный шланг.
2. Снимите крепежный зажим и снимите регулятор.
Установка
Установка проводится в обратном порядке снятия.
КИСЛОРОДНЫЙ ДАТЧИК
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините разъем подключения.
2. Выкрутите датчик.
Установка
Установка проводится в обратном порядке снятия.
ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите панели отделки и кожух электронного блока управления.
2. Открутите крепежные винты и снимите электронный блок управления, отсоединив разъем
подключения.
Установка
Установка проводится в обратном порядке снятия.
