Тормозные колодки задних тормозов

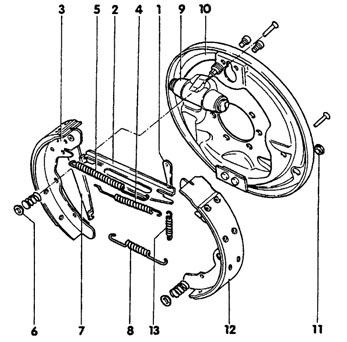

Элементы заднего барабанного тормоза

1. Клинышек
2. Толкатель
3. Передняя тормозная колодка
4. Пружина
5. Верхняя возвратная пружина
6. Колпачок
7. Рычаг ручного томоза
8. Нижняя возвратная пружина
9. Колесный цилиндр
10. Щиток
11. Заглушка
12. Задняя тормозная колодка
13. Пружина
Замена
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите тормозной барабан.
2. Очистите механизм тормоза от асбестовой пыли (см. рис. Элементы заднего барабанного тормоза ).
3. Осмотрите тормозные колодки и измерьте толщину фрикционного материала. Для замены

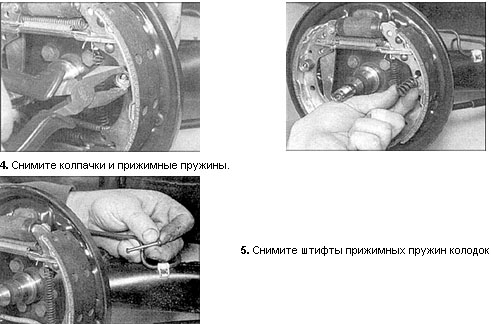

тормозных колодок пометьте положение установки колодок и пружин.

9. Установка тормозных колодок проводится в обратном порядке снятия.
