Элементы системы АБС

21 августа 2006

ИДРАВЛИЧЕСКИЙ МОДУЛЬ

Предупреждение
 На моделях с АБС отсоедините аккумулятор перед началом работы, чтобы предотвратить
попадание воздуха в модуль АБС.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините разъем подключения и провод "массы".
2. Пометьте гидравлические трубки и отсоедините их от гидравлического модуля АБС.
3. Открутите крепежные болты и снимите модуль АБС.
Установка
Установка проводится в обратном порядке снятия.

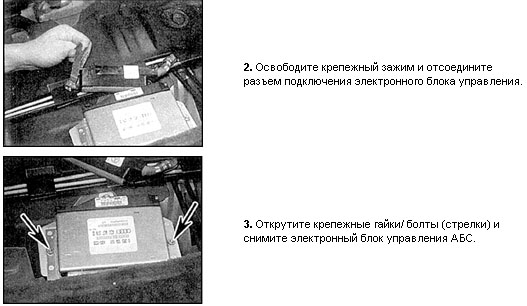

ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите заднее сидение.

Установка
Установка проводится в обратном порядке снятия.
ДАТЧИКИ СКОРОСТИ ВРАЩЕНИЯ ПЕРЕДНИХ КОЛЕС
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите соответствующее колесо.

3. Снимите датчик и крепежную втулку.
Установка
Установка проводится в обратном порядке снятия.
ДАТЧИКИ СКОРОСТИ ВРАЩЕНИЯ ЗАДНИХ КОЛЕС
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите соответствующее колесо.
2. Достаньте провод датчика из креплений, чтобы его можно было снять вместе с датчиком.
3. Снимите датчик и втулку.
Установка
Установка проводится в обратном порядке снятия.
