Трос(ы) ручного тормоза

Замена

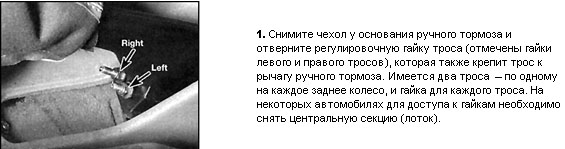

ПОРЯДОК ВЫПОЛНЕНИЯ

2. Поднимите заднюю часть автомобиля и установите на подставки.
3. Снимите тормозной барабан, или диск тормоза.
4. На автомобилях оборудованных задними барабанными тормозами, отсоедините трос ручного тормоза от
рычага задней колодки. На автомобилях с задними дисковыми тормозами снимите тормозные колодки и
привод колодок (см. подраздел 10.4), затем отсоедините трос ручного тормоза от привода.

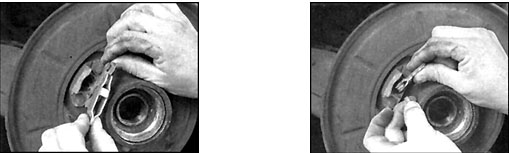

5. Чтобы отсоединить трос от привода на задних дисковы тормозах подайте на себя наружный эксентрик и
удалите штифт, который крепит трос к внутреннему эксцентрику, снимите внутренний эксентрик.
6. На автомобилях оборудованных задними барабанными тормозами, извлеките трос, его оболочку с
обратной стороны щита тормоза, затем достаньте оболочку троса из скоб на рычаге подвески (для того,
чтобы распрямить ее и облегчить протягивание нового троса). На автомобилях с задними дисковыми
тормозами не обязательно извлекать оболочку троса из щита тормоза, достаточно достать ее из скоб на
рычаге задней подвески.

8. Смажьте новый трос консистентной смазкой и введите его в оболочку. Протяните трос через оболочку к
рычагу привода колодки.
9. Установите оболочку в щит тормоза, и присоедините наконечник троса к рычагу привода колодки (задние
барабанные тормоза) или к эксцентриковому раздвижному устройству (задние дисковые тормоза).
Убедитесь после присоединения на тросе отсутствуют перегнутые участки.
10. Закрепите оболочку троса в скобах на рычаге задней подвески.
11. На автомобилях оборудованных задними барабанными тормозами, установите тормозные колодки и
барабан. На автомобилях с задними дисковыми тормозами установите колодки ручного тормоза и
эксцентриковое раздвижное устройство колодок, а также задний диск тормоза.
12. Опустите автомобиль и заверните регулировочную гайку на наконечник троса ручного тормоза.
Отрегулируйте трос ручного тормоза и установите пылезащитный чехол.
