Электрическая цепь мотора нагнетательного вентилятора

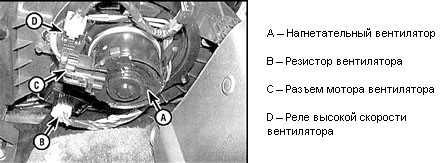

Элементы кожуха нагнетательного вентилятора (Ford)

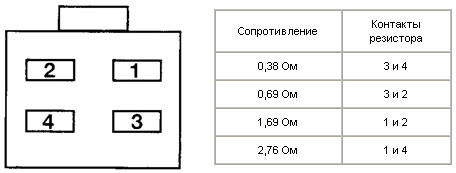

Проверка резистора мотора нагнетательного вентилятора

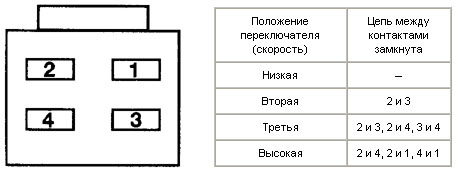

Проверка переключателя скоростей нагнетательного вентилятора (Ford)
Проверка переключателя скоростей нагнетательного вентилятора (Mazda)
В моделях Mazda реле вентилятора расположено в правом переднем углу отделения
двигателя. В моделях Ford Probe используется два реле – в моделях 1993 г реле низкой
скорости закреплено перед радиатором, а в более поздних моделях в левом заднем углу
отделения двигателя. Реле высокой скорости вентилятора расположено в кожухе самого
вентилятора.
Нагнетательный вентилятор расположен под вещевым ящиком.
Проверка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Если нагнетательный вентилятор не работает, прежде всего, проверьте соединения
разъемов в цепи вентилятора. Проверьте плавкий предохранитель двигателя (15 А)
во внутренней панели предохранителей и предохранитель обогревателя (40 А) в
панели плавких предохранителей и реле, расположенной под капотом.
2. Определите расположение реле вентилятора. Снимите реле и проверьте, правильно
ли они функционируют (см. подраздел 12.5). При необходимости замените реле.
3. Проверьте, как работает вентилятор во всех режимах.
4. Если предохранители и реле находятся в нормальном состоянии, а вентилятор не
работает, протестируйте сам вентилятор.
5. Подсоедините тестер к голубому/ красному (Mazda) или белому (Ford) контакту.
Тестер должен показывать как минимум 10 В (зажигание включено, переключатель
режимов вентилятора находится в любом положении кроме положения OFF
(Выключено). Если это не так, в цепи вентилятора имеются неполадки.
6. Если напряжение подается на вентилятор, а он не работает, подсоедините при
помощи перемычки голубой/ белый (Mazda) или черный/ оранжевый (Ford) провод к
заземлению на кузове автомобиля. Если вентилятор по-прежнему не работает, то его
необходимо заменить. Если же вентилятор работает, это означает, что в цепи
заземления вентилятора имеются неисправности.
7. Если вентилятор работает, но не во всех режимах, проверьте резистор
вентилятора, который расположен на кожухе вентилятора.
8. Снимите резистор и осмотрите его на наличие повреждений. Проверьте резистор
при помощи омметра (см. рис. Проверка резистора мотора нагнетательного
вентилятора). При необходимости замените резистор.
9. Если резистор функционирует нормально, снимите панель управления обогревателя.
В моделях Probe отсоедините провода от задней части переключателя скоростей
вентилятора и проверьте сопротивление переключателя (см. рис. Проверка
переключателя скоростей нагнетательного вентилятора (Ford ). В моделях Mazda
подсоедините вольтметр к контактам переключателя и проверьте, подается ли
напряжение на контакты (см. рис. Проверка переключателя скоростей нагнетательного
вентилятора (Mazda ). Если переключатель неисправен, замените его.
