Охлаждающие вентиляторы
Расположение реле вентилятора двигателя
Расположение реле вентилятора системы кондиционирования воздуха
Если охлаждающий вентилятор не включается, когда двигатель разогревается до рабочей
температуры или когда вы включаете воздушный кондиционер, проверьте плавкий
предохранитель вентилятора (40 А), расположенный под капотом в блоке реле и плавких
предохранителей и предохранитель двигателя (15 А), расположенный на внешней панели
предохранителей.
Проверка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод от мотора вентилятора и подключите контакты вентилятора
при помощи переходников к клеммам аккумулятора. Односкоростные вентиляторы
имеют два контакта, двухскоростные три контакта. В двух скоростном вентиляторе
подсоедините контакт черного провода к заземлению, а один из двух других контактов
к клемме аккумулятора. Вентилятор должен заработать на низкой или на высокой
скорости, если вентилятор не срабатывает или работает только на одной скорости,
замените его мотор.
2. Если при подключении напрямую вентилятор работает нормально, значит, причина
может заключаться в неисправном предохранителе, реле, датчике температуры или в
нарушенной проводке.
Замена
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод минусовой клеммы аккумулятора.

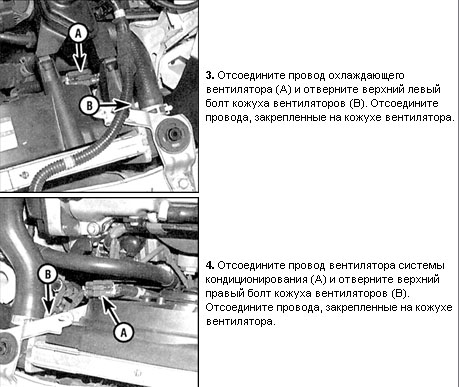

2. Снимите воздухозаборный патрубок.
5. Выкрутите болты кожуха (оба вентилятора установлены в один кожух) и снимите
его из отделения двигателя.
7. Выкрутите три болта и снимите мотор.
8. Установка проводится в обратном порядке снятия.
