Сцепление — Элементы механизма сцепления

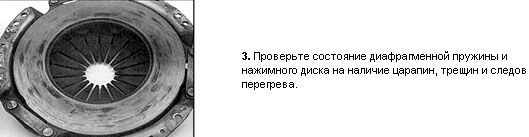

Износ нажимного диска

1. Нормальный износ пластинок пружины
2. Чрезмерный износ
3. Чрезмерный износ пластинок пружины
4. Поломанные или погнутые пластинки

Диск сцепления

Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ

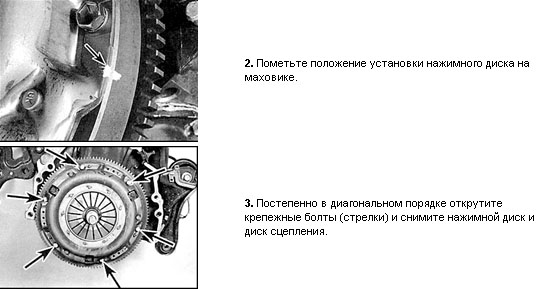

1. Снимите коробку передач.

Осмотр
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Осмотрите маховик на наличие трещин, следов перегрева, канавок или других повреждений.

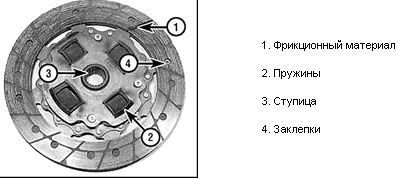

2. Осмотрите поверхность диска сцепления на наличие трещин, деформации и других повреждений.
Проверьте состояние заклепок и пружин.

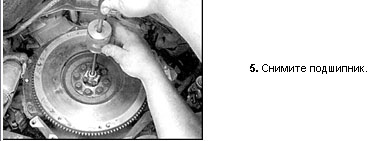

4. Осмотрите подшипник на конце коленчатого вала на наличие износа, царапин или других
повреждений.

Установка
ПОРЯДОК ВЫПОЛНЕНИЯ

3. Несильно закрутите крепежные болты нажимного диска.
4. При помощи установочного инструмента отрегулируйте положение диска сцепления и постепенно в
диагональном порядке затяните крепежные болты нажимного диска до требуемого момента затяжки.
5. Смажьте внутреннюю канавку выжимного подшипника и установите его на место.
6. Установите коробку передач на автомобиль.
