Выключатель зажигания и барабан замка

28 июля 2006

Идентификация клемм выключателя зажигания

Таблица проводимости выключателя зажигания

Положение ключа в замке зажигания Проводимость между клеммами
      Асс       2 и 6
         On       2, 4 и 6; 1 и 5
      Start       2 и 4; 3 и 5

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод минусовой клеммы аккумулятора.
2. Снимите кожухи рулевой колонки.


4. Проверьте наличие проводимости между клеммами выключателя, руководствуясь
Таблицей проводимости выключателя зажигания.
5. Проверьте работу барабана замка.

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ

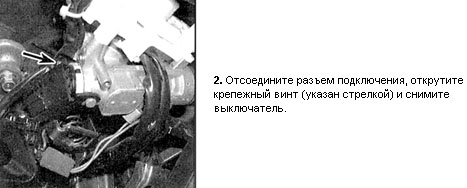

1. Отсоедините провод минусовой клеммы аккумулятора. Снимите кожухи рулевой
колонки.

Барабан замка
3. Снимите кожухи рулевой колонки и нижнюю панель отделки.

5. Высверлите крепежные заклепки и снимите барабан замка.
6. Установка проводится в обратном порядке снятия.
