Система электрооборудования — Измерительные приборы

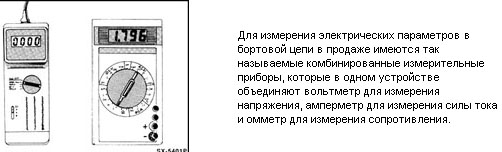

Имеющиеся в продаже измерительные устройства различаются между собой главным образом
диапазоном и точностью измерений. Диапазоном измерения устанавливается, в какой области
должны находиться регистрируемые напряжение и сопротивление.

При измерении сопротивления прибор, как правило, ограничивается диапазоном в килоОмах, В
добавление к этому измерительные приборы применяются для проверки электрических и
электронных элементов конструкции. Они позволяют провести широкое измерение от малых
сопротивлений в Омах вплоть до мегаОмного диапазона. Очень точно можно измерить напряжения
(В), что прежде всего требуется для проверки электронных элементов конструкции.
Если следует лишь проверить, подается ли вообще напряжение (V), то для этого подходит простая
контрольная лампочка (А). Правда, это действительно только для тех электрических цепей, в
которых отсутствуют электронные детали. Все же электронные детали чрезвычайно
чувствительно реагируют на слишком высокие токи. При определенных обстоятельствах они
могут выйти из строя даже при подключении контрольной лампочки.

Предупреждение
 При проверке электронных деталей (транзисторов, диодов и управляющих узлов) необходимо
применять высокоомный индикатор напряжения (В). Он работает так же, как и контрольная
лампочка, однако без повреждения электронных элементов конструкции, и подходит для
проведения всех контрольных операций.
