Ручка передней двери

07 августа 2006

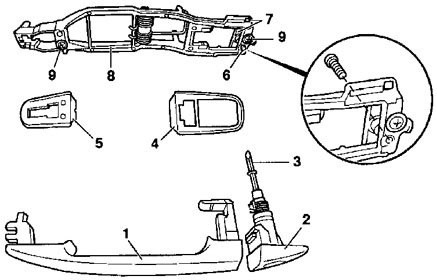

1. Ручка двери
2. Направляющая цилиндра замка
3. Поворотный стержень
4. Прокладка
5. Прокладка
6. Болт с внутренним шестигранником 4 мм
7. Удерживающая скоба для болта
8. Опорная скоба
9. Винты
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Достаньте уплотнитель двери на высоте дверного замка паза двери.
2. Открутите примерно на 4 оборота болт с внутренним шестигранником (6) с помощью 4 мм
торцового ключа через отверстие в двери. Болт с внутренним шестигранником страхуется от
выпадания держателем (7).
3. Направляющую (2) вытяните сначала назад, а затем наружу.
4. Вытяните дверную ручку (1) с прокладкой (4) назад из опорной скобы и снимите. Опорная скоба
может быть, в случае необходимости, снята с внутренней стороны двери, но для этого надо снять
обшивку двери.
5. Снимите прокладку (5).
Установка
Дверной замок

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите эксцентриковый регулирующий винт (10) наружу, благодаря чему легче монтируется
дверная ручка.
2. Установите дверную ручку с прокладкой и при этом введите в управляющий рычаг (12) дверного
замка.
3. Сзади вставьте направляющую цилиндра замка (2) и также введите поворотный стержень (3) в
управление дверным замком.
4. Закрепите дверной замок болтом с внутренним шестигранником.
5. Отрегулируйте с помощью эксцентрикового винта (10) зазор между ручкой (1) и управляющим
рычагом (12) крестообразной отверткой через отверстие (13) на передней стороне двери. Зазор
должен составлять от 1 до 3 мм.
6. Вставьте уплотнитель двери и проконтролируйте работу двери.
