Внутренняя обшивка дверей

Дверь водителя

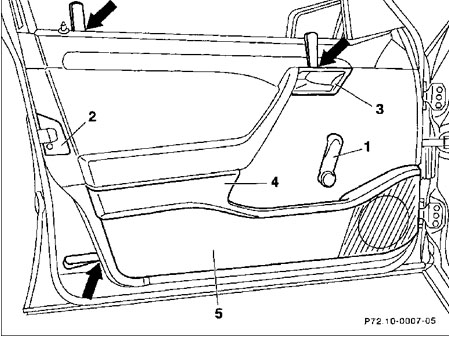

1. Рукоятка стеклоподъемника
2. Розетка замка
3. Углубление для рукоятки
4. Покрытие
5. Внутренняя обшивка двери
Указание: на задних дверях следует
проводить работу соответсвующим образом
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отвинтите розетку замка (2) отверткой и снимите ее.
2. Полностью опустите стекло двери с помощью рукоятки.

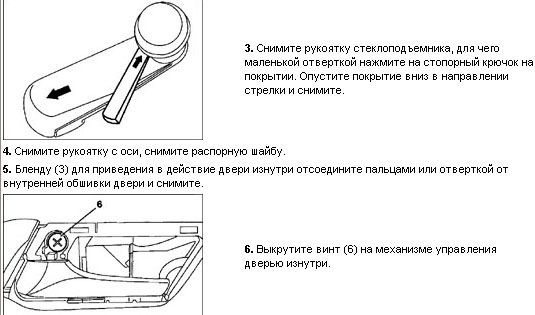

7. Отожмите покрытие (4) под подлокотником в дверном кармане и выкрутите винт с
крестообразным шлицем на головке.
8. Внутреннюю обшивку двери кругообразно слегка отсоедините от жести двери.
9. Обшивку двери отожмите от дверной жести с нижней стороны и сбоку широким шпателем или
отверткой, при этом отсоедините пружинные зажимы. Начинать с нижней стороны обшивки.

Предупреждение
 Проложите материалом, чтобы не поцарапать лак.

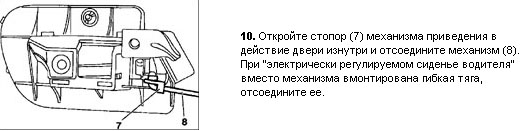

11. Отсоедините штеккер провода от обшивки двери.
12. Потяните внутреннюю дверную обшивку вверх над кнопкой блокировки двери и извлеките из
жести двери.
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Перед сборкой проследите за правильной установкой герметизирующей пленки. Небольшие
повреждения пленки заклейте липкой лентой, при больших трещинах замените пленку.

Предупреждение
 На заводе держатель крепления подлокотника приклепывается только после монтажа пленки. При
замене пленки вырежьте эту область и заклейте внахлестку или уплотните клеящей лентой.

2. Наденьте разъем провода.
3. Вставьте механизм приведения в действие двери изнутри и зафиксируйте его.

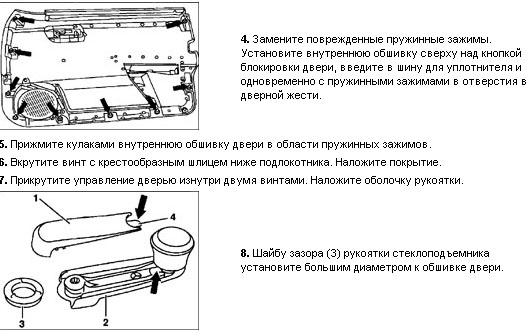

9. Насадите рукоятку на ось. При открытом окне рукоятка должна быть направлена наискось вперед
вверх.
10. Надвиньте снизу оболочку (1) на рукоятку (2), при этом проследите, чтобы головка оболочки
вошла в канавку на оси рукоятки. Продвиньте покрытие вперед настолько, пока не войдут в
зацепление фиксирующие крючки (стрелка).
11. Приподнимите стекло вверх с помощью рукоятки.
12. Вставьте обшивку для дверного замка сверху и снизу закрепите винтом.
