Многоточечная система впрыска топлива – Впускной коллектор

18 августа 2006

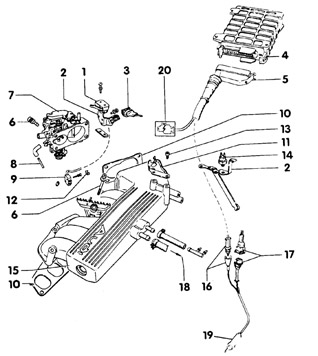

лементы верхней секции впускного коллектора на двигателе AAR, AAN

1. Датчик дроссельной заслонки
2. Крепежный кронштейн
3. Разъем подключения
4. Электронный блок управления
5. Разъем подключения
6. Крепежные болты
7. Корпус дроссельной заслонки
8. Продувочный клапан
9. Выключатель системы холостого хода
10. Прокладка
11. Крепежный кронштейн
12. Зажим
13. Винт
14. Температурный выключатель
15. Впускной коллектор
16. Разъем подключения кислородного датчика
17. Разъем подключения нагревательного элемента кислородного датчика
18. Вакуумный шланг
19. Кислородный датчик
20. Сигнальная лампочка

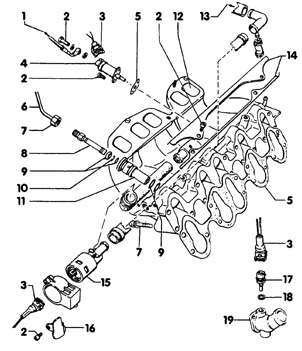

Элементы нижней секции впускного коллектора на двигателе AAR, AAN

1. Шланг от распределителя топлива
2. Болт соединения банджо
3. Разъем подключения
4. Клапан системы холодного старта
5. Прокладка
6. Трубка, идущая к распределителю топлива
7. Гайка соединения
8. Инжектор
9. Уплотнительные кольца
10. Стопорное кольцо
11. Вставка
12. Нижняя секция впускного коллектора
13. Воздушный шланг
14. Держатель инжекторов
15. Клапан системы стабилизации холостого хода
16. Крепежный кронштейн
17. Датчик температуры охлаждающей жидкости
18. Уплотнение
19. Выпускное колено

1. Шланг от распределителя топлива
2. Болт соединения банджо
3. Разъем подключения
4. Клапан системы холодного старта
5. Прокладка
6. Трубка, идущая к распределителю топлива
7. Гайка соединения
8. Инжектор
9. Уплотнительные кольца
10. Стопорное кольцо
11. Вставка
12. Нижняя секция впускного коллектора
13. Воздушный шланг
14. Держатель инжекторов
15. Клапан системы стабилизации холостого хода
16. Крепежный кронштейн
17. Датчик температуры охлаждающей жидкости
18. Уплотнение
19. Выпускное колено

Элементы воздушной заслонки на впускном коллекторе (двигатель ADR)

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите корпус дроссельной заслонки.

3. Отсоедините вакуумные и воздушные шланги от впускного коллектора. Отсоедините разъемы
подключения.
4. Снимите крепление тросика акселератора с верхней секции впускного коллектора и отсоедините
шланги и провода от воздушной заслонки, если необходимо (См. рис. Элементы верхней секции
впускного коллектора на двигателе AAR, AAN и Элементы воздушной заслонки на впускном
коллекторе (двигатель ADR)).
5. На двигателе AAR (KEIII Jetronic) снимите верхнюю секцию впускного коллектора.
6. Постепенно открутите крепежные болты и снимите впускной коллектор или его нижнюю секцию (См.
рис. Элементы нижней секции впускного коллектора на двигателе AAR, AAN).

Установка

Установка проводится в обратном порядке снятия.
