Система питания дизельных двигателей – Система управления работой дизельного двигателя

18 августа 2006

ДАТЧИК ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕЛЕРАТОРА
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите панель отделки.
2. Отсоедините тросик, возвратную пружину и снимите педаль с кронштейна.
3. Открутите крепежные болты и снимите датчик.
Установка
Установка проводится в обратном порядке снятия.
ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Слейте часть охлаждающей жидкости из двигателя.
2. Отсоедините разъем подключения и выкрутите датчик.
Установка
Установка проводится в обратном порядке снятия.

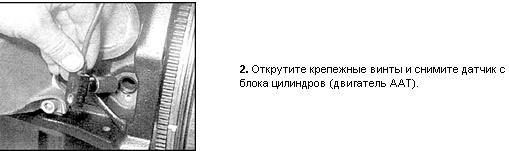

ДАТЧИК СКОРОСТИ ВРАЩЕНИЯ КОЛЕНЧАТОГО ВАЛА
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините разъем подключения.

Установка
Установка проводится в обратном порядке снятия.

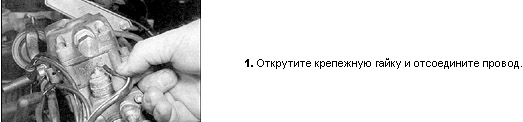

ЗАПОРНЫЙ КЛАПАН
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ

2. Выкрутите клапан и снимите уплотнительное кольцо.
Установка
Установка проводится в обратном порядке снятия.
КЛАПАН СИСТЕМЫ ЗАПУСКА ДВИГАТЕЛЯ
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Открутите крепежный винт и снимите клапан с впрыскивающего насоса.
2. Снимите уплотнительные кольца и фильтр. Отсоедините разъем подключения.
Установка
Установка проводится в обратном порядке снятия.

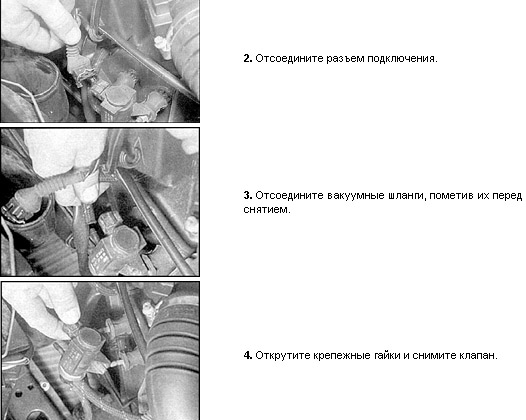

КЛАПАН РЕГУЛИРОВКИ ДАВЛЕНИЯ (ДВИГАТЕЛИ 1Z И AHU)
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините воздушные патрубки, мешающие снятию.

Установка
Установка проводится в обратном порядке снятия.
ДАТЧИК ТЕМПЕРАТУРЫ ПОСТУПАЮЩЕГО ВОЗДУХА (ДВИГАТЕЛЬ АВР)
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините разъем подключения.
2. Снимите крепежный зажим и снимите датчик.
Установка
Установка проводится в обратном порядке снятия.

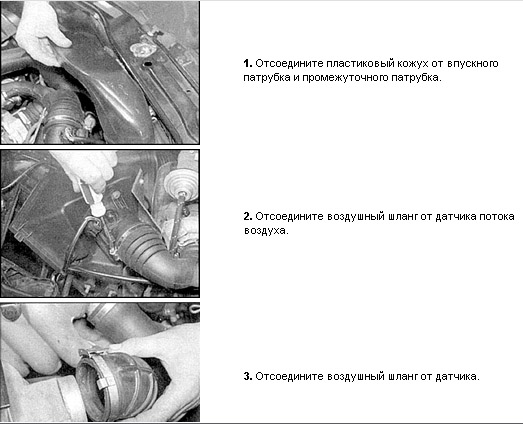

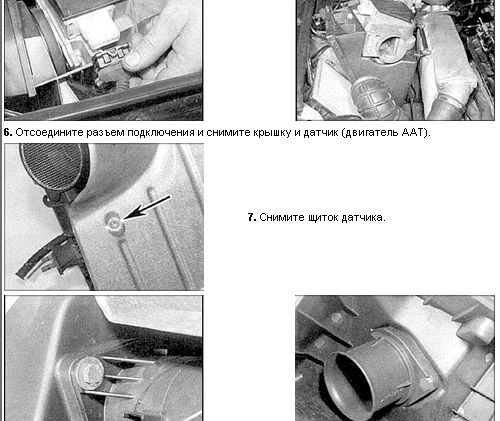

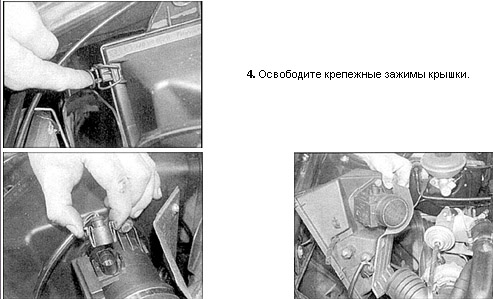

ДАТЧИК ПОТОКА ВОЗДУХА (КРОМЕ ДВИГАТЕЛЕЙ AAS)
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ

5. Отсоедините разъем подключения и снимите крышку и датчик потока воздуха.

8. Открутите крепежные болты датчика потока воздуха.
Установка
Установка проводится в обратном порядке снятия.
ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ

Установка
Установка проводится в обратном порядке снятия.
СИСТЕМНОЕ РЕЛЕ
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите панель отделки.
2. Открутите крепежный винт, снимите кожух и достаньте реле.
Установка
Установка проводится в обратном порядке снятия.
ВЫКЛЮЧАТЕЛИ НА ПЕДАЛИ СЦЕПЛЕНИЯ И ТОРМОЗА
Смотрите подраздел 9.1.5 и подраздел 10.15.
ДАТЧИК ТЕМПЕРАТУРЫ ТОПЛИВА
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите крышку впрыскивающего насоса.
2. Открутите крепежные винты и снимите датчик.
Установка
Установка проводится в обратном порядке снятия.
