ДиКПД — Сборка головки блока цилиндров
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Перед сборкой головка цилиндров должна быть полностью очищена.
2. Если головка сдавалась в ремонт, то на ней уже должны быть установлены клапаны и сборку
следует начать, руководствуясь пунктом 7.
3. Смажьте стержень 1-го клапана свежим маслом для двигателя (или молибденовой смазкой) и
установите в соответствующую направляющую втулку.

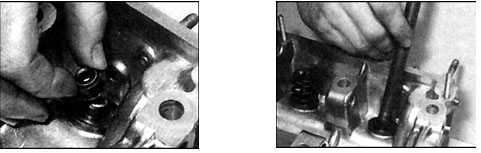

4. Окуните маслосъемный колпачок в свежее масло для двигателя и оденьте на стержень клапана
и на направляющую втулку, окончательно установите колпачок оправкой, слегка пристукнув по
ней молотком. Следует иметь в виду, что на части двигателей маслосъемные колпачки впускных
и выпускных клапанов отличаются.
Двигатели М40
9. Смажьте отверстия в головке цилиндров и установите гидротолкатели на прежние места.
10. Установите диски, рычаги толкателей и пальцы рычагов на прежние места.
11. Смажьте постели распредвала в головке цилиндров.
12. Установите распредвал в головку цилиндров так, чтобы клапаны 1-го цидиндра открылись,
выпускной клапан 4-го цидиндра был закрыт, а впускной – открыт.
13. Смажьте крышки опорных шеек распредвала. установите их по мету и наверните болты.
Затяните болты равномерно и постепенно, до заданного момента.
14. Замените передний сальник распредвала (см. подраздел 3.1.12).
Все двигатели
15. Установите патрубок маслопровода, заменив уплотнители и затянув болты с заданным
моментом.
16. Установите головку цилиндров (см. подраздел 3.1.13).
