Измеритель потока воздуха

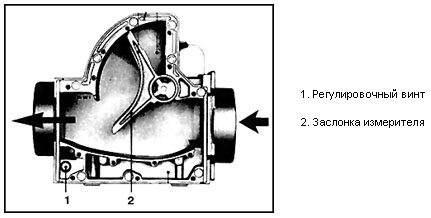

Измеритель потока воздуха (система L-Jetronic)

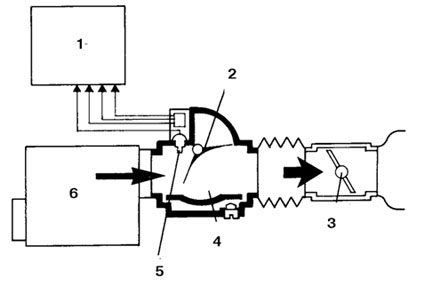

Измеритель потока воздуха (система Motronic)
1. Процессорный блок
2. Заслонка измерителя
3. Дроссельная заслонка
4. Измеритель потока
5. Датчик температуры всасываемого
воздуха
6. Воздухоочиститель
Проверка, снятие, установка
ПОРЯДОК ВЫПОЛНЕНИЯ

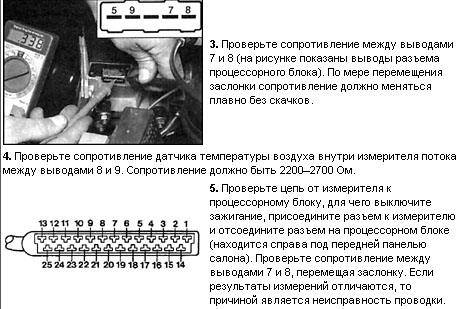

Система впрыска типа L-Jetronic
1. Отсоедините от измерителя потока воздуховод. Проверьте свободу хода заслонки.
При обратных вспышках заслонка измерителя может покоробиться, что приводит к
неправильному считыванию сопротивления потенциометра а также к заеданию
заслонки. В результате теряются тяговые качества двигателя, а на холостом ходу
двигатель глохнет.
2. Отсоедините от измерителя потока разъем.

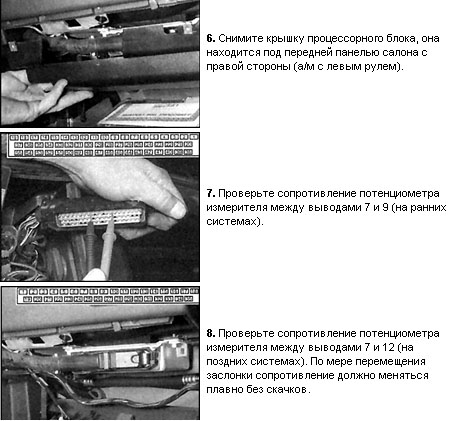

Система впрыска типа Motronic
Предупреждение
Разъем ранних систем 35-штырьковый, на поздней системе Motronic установлен 55-
штырьковый разъем.
9. Если сопротивление не соответствует норме, то проверьте проводку.
Снятие и установка (все модели)
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините от измерителя разъем.
4. Установка выполняется в обратном порядке.
