Топливный насос, насос подкачки и датчик уровня топлива в баке

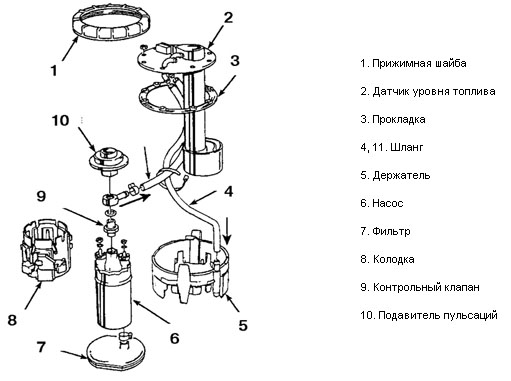

Топливный насос ранней системы впрыска Motronic

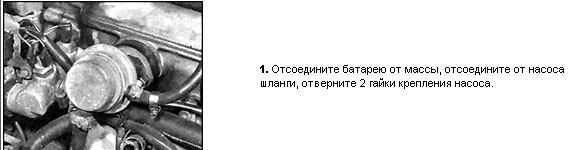

Топливный насос (карбюраторный двигатель)
ПОРЯДОК ВЫПОЛНЕНИЯ

2. Снимите насос, при необходимости сместите насос легким ударом по деревянному бруску.
3. Снимите 2 прокладки.
4. Насос неразборный и ремонту не подлежит. Установка выполняется в обратном порядке. Замените
прокладки с обоих сторон проставки насоса, не нарушая их толщины.
Топливный насос (инжекторный двигатель)

Предупреждение
 В системе впрыска L-Jetronic насос подкачки смонтирован рядом с баком, в системе Motronic этот насос
смонтирован внутри топливного бака. Датчик уровня топлива смонтирован внутри топливного бака на
насосе подкачки или на топливном насосе.

ПОРЯДОК ВЫПОЛНЕНИЯ
Выполните декомпрессию и отсоедините батарею от массы.

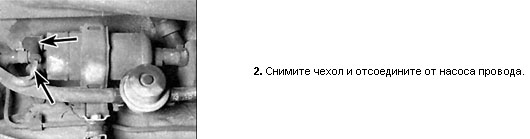

Топливный насос, смонтированный вне бака
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поднимите автомобиль.

3. Пережмите зажимами топливные шланги насоса и отсоедините их на насосе.
4. Отверните винты крепления и снимите насос. Установка выполняется в обратном порядке.

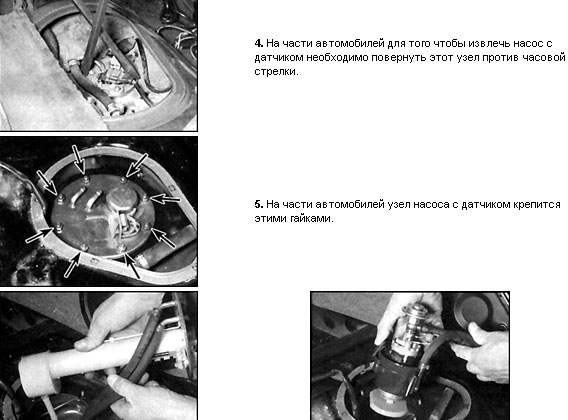

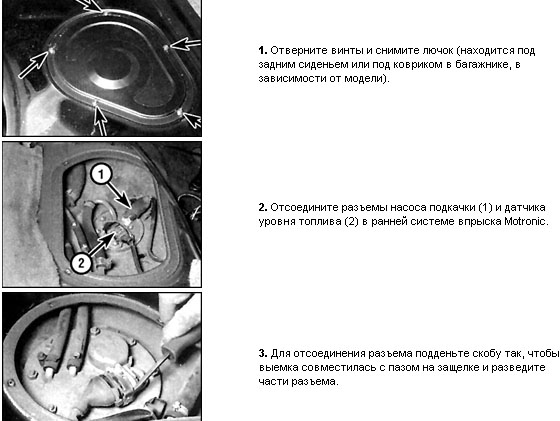

Топливный насос, смонтированный внутри бака (или насос подкачки)
ПОРЯДОК ВЫПОЛНЕНИЯ

6. В ранней системе впрыска Motronic сначала достаньте датчик уровня топлива, затем достаньте насос, не
отсоединяя шлангов.
7. На ранних моделях отверните винты крепления, отведите скобы и снимите насос подкачки.
8. Установка выполняется в обратном порядке. При необходимости замените прокладку между насосом и
топливным баком.
Датчик уровня топлива
Выводы датчика уровня топлива в поздней системе Motronic

ПОРЯДОК ВЫПОЛНЕНИЯ

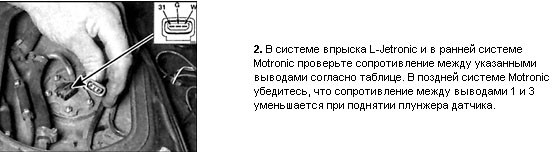

1. Снимите насос с датчиком.

3. Если сопротивление отличается, то датчик замените.
4. Установка выполняется в обратном порядке.

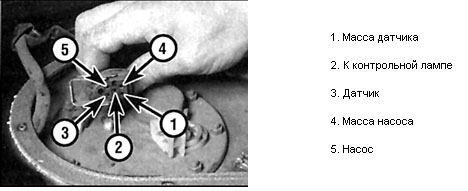

Выводы датчика уровня топлива
