Подвески – Рычаг подвески

11 августа 2006

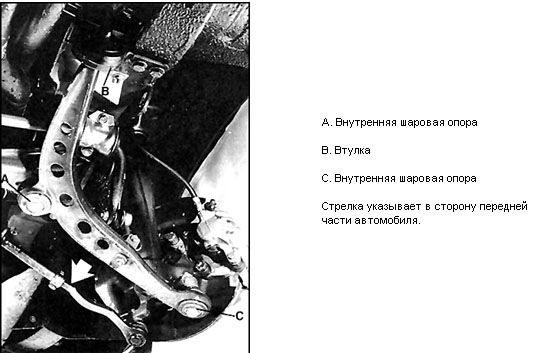

Рычаг передней подвески (вид снизу)

Рычаг меняется при обнаружении износа шаровых опор. При замене рычага следует также заменить и
втулку оси рычага. Установка втулки со старого рычага запрещается.
Проверка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поднимите передок автомобиля.
2. Проверьте износ шаровых опор рычага, покачав рычаг монтировкой, вставленной между ним и
стойкой или поперечиной подвески (можно также сжать опору в месте ее монтажа, используя
специальный захват). Заметный люфт укажет на необходимость замены рычага в сборе с опорой, –
замена этих деталей в отдельности не предусмотрена.

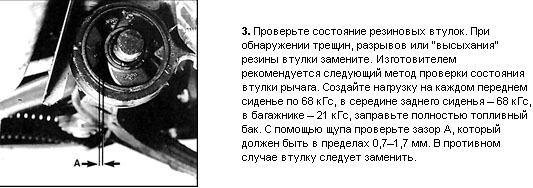

Предупреждение
 Резиновые втулки рычагов подвески меняются только в паре. При замене проследите, чтобы на
втулках было клеймо одного изготовителя.

5. С помощью съемника удалите кронштейн с втулкой с рычага (для центрирования болта съемника
рекомендуется накернить выемку в оси рычага).
6. Обозначьте ориентацию втулки в кронштейне, чтобы при сборке установить новую втулку точно в
такое же положение.
Выпрессуйте втулку (здесь понадобится специальная оснастка, поэтому рекомендуется
выпресссовать втулку в автосервисе).
7. При сборке смажьте окончание рычага быстровысыхающей смазкой 81 22 9 407 284 и напрессуйте
втулку с кронштейном до упора.

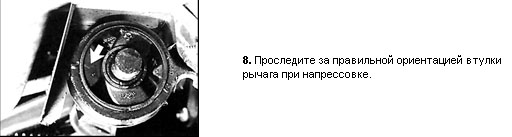

Предупреждение
 Запрещается использовать при напрессовке втулки смазку иного состава. Рекомендуемая смазка
высыхает спустя 30 мин, после чего происходит усаживание втулки на оси рычага.

9. Затяните болты кронштейна втулки с заданным моментом.
10. Опустите автомобиль. Езда допускается спустя не менее 30 мин, т. е. через время, необходимое
для высыхания сборочной смазки.
Снятие и установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поднимите передок автомобиля и снимите колесо.

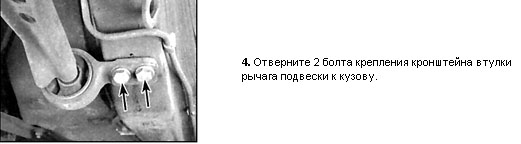

4. Отверните самоподжимную гайку пальца шаровой опоры на поворотном кулаке и выпрессуйте
палец шаровой опоры. Если рычаг с опорами будет меняться, то при отсутствии съемника палец
можно выпрессовать несколькими сильными ударами молотка.
5. Снимите рычаг.
6. Замените втулку оси рычага.
7. Установка выполняется в обратном порядке. Гайки пальцев шаровых опор замените. Все
соединения затяните с моментами, указанными в подразделе 11.1.2.
8. После сборки проверьте и отрегулируйте углы установки колес в автосервисе.
