Блок управления обогревателем и воздушным кондиционером
Проверка напряжения на контактах 10-контактного гнезда (Mazda)
Режим |
Контакт |
Напряжение |
Ручка регулятора воздушной смеси в любом положении |
1A |
#6.0 |
Ручка регулятора воздушной смеси в любом положении |
1B |
нет |
Ручка регулятора воздушной смеси в положении COLD (холод) |
1C |
B+ |
Рычаг регулировки температуры в положении HOT (горячо) |
1D |
5 |
Рычаг регулировки температуры в положении COLD (холод) |
1D |
#1 |
Ручка регулятора воздушной смеси в положении HOT (горячо) , Рычаг регулмровки температуры передвинут из COLD в HOT |
1F |
B+ |
Выключатель вентиляции включен: |
||
Переключатель режимов передвигается из положения DEF в VENT |
1H |
B+ |
Выключатель обогрева окон включен: |
||
Переключатель режимов передвигается из положения VENT в DEF |
1I |
B+ |
Любой режим |
1J |
нет |
Зажигание включено |
1L |
B+ |
Проверка напряжения на контактах 14-контактного гнезда (Мazda)
Режим |
Контакт |
Напряжение |
Выключатель обогрева окон включен: |
||
Переключатель режимов передвигается из положения VENT в DEF |
2A |
нет |
Выключатель света в положении Mах |
2B |
нет |
Выключатель света в положении Min |
2B |
#10 |
Выключатель вентиляции включен: |
||
Переключатель режимов передвигается из положения DEF в VENT |
2C |
B+ |
Выключатель света включен |
2D |
B+ |
Выключатель вентилятора выключен |
2E |
B+ |
Выключатель вентилятора включен |
2F |
нет |
Выключатель свежего воздуха включен |
2H |
B+ |
Выключатель рециркуляции воздуха включен |
2J |
B+ |
Выключатель обогрева окон включен |
2K |
нет |
Выключатель общего обогрева и обогрева окон включен |
2L |
нет |
Выключатель обогрева включен |
2M |
нет |
Выключатель вентиляции включен |
2N |
нет |
Выключатель двухъярусного режима включен |
2O |
нет |
Зажигание включено |
2P |
B+ |
Выключатель колебаний включен |
2P |
#1 |
Снятие и установка
ПОРЯДОК ВЫПОЛНЕНИЯ

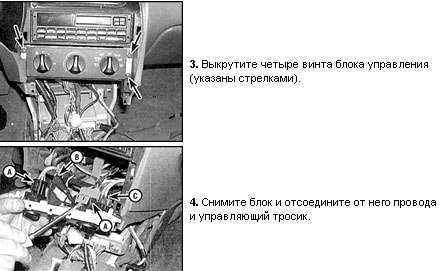

1. Отсоедините провод минусовой клеммы аккумулятора.
2. Снимите центральную консоль.
5. Установка проводится в обратном порядке снятия.
Регулировка тросика (Ford)
ПОРЯДОК ВЫПОЛНЕНИЯ
Проверка электрической цепи (Mazda)
В задней части управляющего блока имеются три контактных гнезда, 10-контактное, 14-
контактное и 6-контактное. Пользуясь схемами (см. рис. Проверка напряжения на
контактах 10-контактного гнезда (Mazda), см. рис. Проверка напряжения на контактах 14-
контактного гнезда (Мazda)), проверьте функционирование переключателей блока
управления.
