БД — Маслоотражательные колпачки

03 августа 2006

Изношенные маслоотражательные колпачки могут вызвать повышенный расход масла.
Колпачки можно снимать и при установленной головке блока цилиндров. Правда, при этом
необходим сжатый воздух и рычажный выталкиватель с опорным устройством, например,
Mercedes-11 589 015900, 11 589 186 186 100 и 11 589 256 300. Если специального инструмента
нет, то нужно снимать головку блока цилиндров.
Ниже описана замена маслоотражательных колпачков для 4-цилиндрового двигателя, а для 6-
цилиндрового – действуйте по смыслу, используя соответствующий инструмент.

Снятие

Предупреждение
 Если детали управления клапаном будут использоваться вновь, их надо монтировать на те
же места. Чтобы не перепутать детали, изготовьте специальную панель для их хранения.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите распределительные валы.
2. Снимите свечи зажигания.

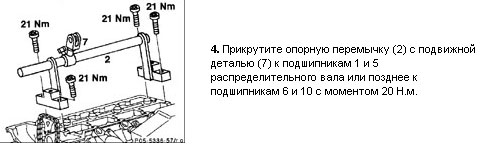

3. Снимите защитное покрытие проводов двигателя на передней стенке кузова.

5. Поверните в ВМТ поршень соответствующего цилиндра гаечным ключом с насадкой. 4-
цилиндровый двигатель: при положении ВМТ ременного шкива поршни 1 и 4 стоят в ВМТ. При
совпадении 180-градусной отметки ременного шкива с базовой отметкой в ВМТ стоят поршни
цилиндров 1 и 6. 6-цилиндровый двигатель: при положении ВМТ ременного шкива в ВМТ
находятся и поршни цилиндров 1 и 6. При совпадении 120-градусной отметки ременного шкива
– поршни цилиндров 2 и 5; при 240-градусной отметке – поршни цилиндров 3 и 4.

Предупреждение
 При повороте коленчатого вала высоко приподнимите управляющую цепь, чтобы она не
заклинилась.

6. Навесьте рычажный толкатель.

Предупреждение
 Не используйте для этого магнитный сифон, так как намагничивается поверхность
скольжения тарельчатого толкателя, и впоследствии на ней откладывается мельчайшая
металлическая стружка, что приводит к повреждению толкателя и кулачков.

8. Зафиксируйте коленчатый вал. Для этого установите первую передачу и затяните
стояночный тормоз.

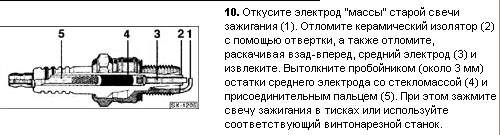

9. Установите в камере сгорания цилиндра избыточное давление минимум 6 бар. Для этого
ввинтите подсоединительный шланг (4) прибора для проверки герметичности цилиндра в
отверстие свечи зажигания. Если нет контрольного прибора герметичности, можно изготовить
соответствующий шланг с помощью старой свечи зажигания.

Предупреждение
 Не повредите резьбу свечи зажигания, чтобы не испортить резьбы отверстия в головке
блока цилиндров.

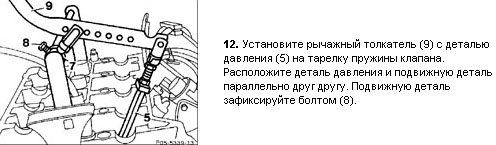

11. Ввинтите свечу зажигания в соответствующий цилиндр, соедините с нагнетательным
воздушным шлангом и установите в цилиндре избыточное давление минимум 6 бар.

13. Сожмите пружину клапана.

Предупреждение
 Не сжимайте пружину клапана без сжатого воздуха, иначе возможно повреждение клапанов
и поршней.

Предупреждение
 Не повредите стержень и направляющую клапана.

17. Извлеките тарелку пружины клапана (15) и пружину клапана (17).
18. Если нужно, снимите заусенцы с канавки стержня клапана мелкодисперсным наждачным
полотном.
19. Проверьте износ направляющих клапана в области прилегания их к маслоотражательным
колпачкам. Замените направляющие клапана (работа для ремонтных мастерских).

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Погнутые детали штока, клапанов и пружинной тарелки замените.
2. Направляющие клапана, которые отклонены от держащей канавки для маслоотражательных
колпачков, должны быть заменены (работа для мастерской).

4. Смажьте маслом маслоотражательный колпачок (86) и насадите вручную с помощью
монтажной оправки.

Предупреждение
 Монтажная оправка входит в состав ремонтного комплекта. При насадке без монтажной
оправки повреждается уплотнительная фаска маслоотражательного колпачка.

5. Установите и закрепите пружины клапана и тарелку пружин клапана.
6. Вставьте детали штока клапана, разожмите пружины клапана.
7. Установите тарельчатый толкатель.
8. Замените маслоотражательный колпачок.
9. Отвинтите свечи зажигания.
10. Установите распределительные валы.
11. Закрепите покрытие комплекта электропроводки двигателя на передней стенке кузова.
