Система питания (двигатели 2,0 и 2,5 л)-Топливный насос и топливное давление

Набор для проверки большинства топливных систем

Общая проверка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Проверьте, чтобы в топливном баке имелось достаточное количество топлива.
2. Проверьте, работает ли топливный насос. Включите зажигание и прислушайтесь к
горловине топливного бака, Вы должны услышать короткий жужжащий звук. Если насос не
работает, проверьте электрическую цепь насоса.

Проверка давления
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините рабочий механизм системы круиз контроля.
2. Подсоедините измеритель давления к шлангу, ведущему от топливного фильтра (4-
цилиндровые модели) или между топливными трубками.

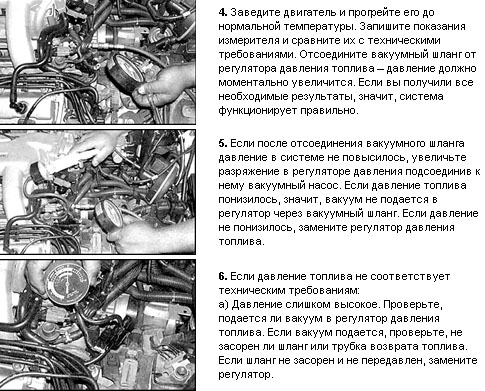

3. Включите зажигание (двигатель не работает, система кондиционирования воздуха
отключена). Топливный насос должен включиться приблизительно на две секунды. Давление
в системе должно увеличиться и держаться на одно отметке.

б) Давление слишком низкое. Замените топливный фильтр. Если давление не повысилось,
заведите двигатель и перекройте шланг возврата топлива. Если давление увеличится выше
47 psi, замените регулятор.
в) Если давление по-прежнему низкое, проверьте, не протекает ли инжектор или инжекторы.
Проверьте исправность топливного насоса.
Проверка электрической цепи топливного насоса
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Если насос не работает, проверьте его предохранитель в блоке плавких предохранителей.
При необходимости замените предохранитель.

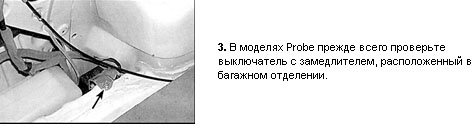

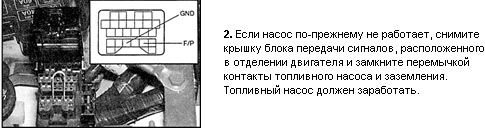

Модели 1993-1997 годов

Модели 1998 года
3. Если насос по-прежнему не работает, снимите реле насоса из блока реле. Замкните
перемычкой контакты 30 и 87 гнезда реле.
Все модели
4. Если насос не включается, проверьте, подается ли напряжение на контакты насоса, и нет
ли разрыва в цепи заземления насоса. Если проверка показала положительные результаты,
замените насос.
Снятие и установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод минусовой клеммы аккумулятора.
2. Спустите давление в системе.
3. Снимите топливный бак.

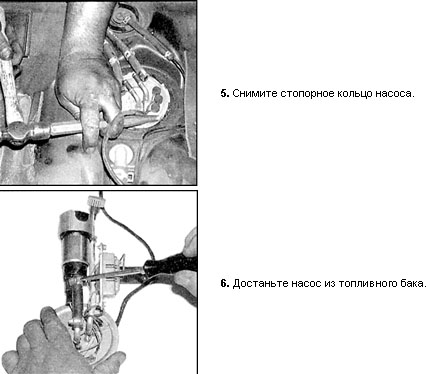

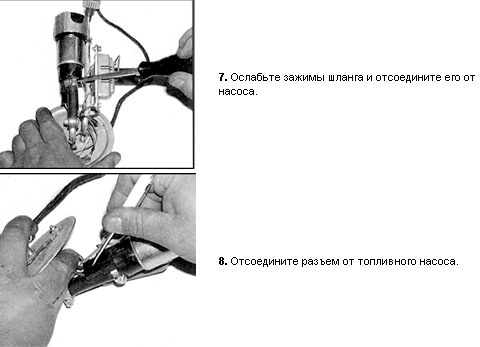

4. Отсоедините провода и топливные трубки от насоса.

10. Отсоедините насос от его кронштейна.
11. Установка проводится в обратном порядке снятия.
