Системы снижения токсичности выхлопов и управления — Система самодиагностики и коды неисправности

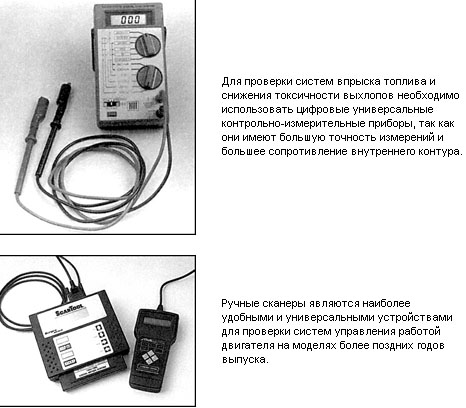

Контрольно-измерительное оборудование
Системы OBD-I (модели до 1995 года выпуска)
Электронный блок управления имеет встроенную систему самодиагностики (On Board
Diagnosis (OBD) system), которая служит для поиска неисправностей в системе и
включает контрольную лампочку двигателя на приборном щитке в случае обнаружения
неисправностей. Код неисправности сохраняется в памяти электронного блока
управления и доступен для считывания.

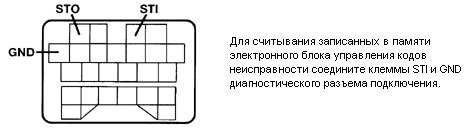

Считывание кодов неисправности систем OBD-I
Подсоедините вольтметр к клемме STO и "массе" автомобиля. Включите зажигание и
подсчитайте число отклонения стрелки прибора или миганий контрольной лампочки
двигателя. Например, код 34 будет выведен как 3 длинных мигания лампочки, пауза, 4
коротких мигания.
Очистка кодов неисправности системы OBD-I
Для очистки кодов неисправности отсоедините провод минусовой клеммы аккумулятора
и выжмите педаль тормоза дольше, чем на 5 секунд.
Коды неисправности систем OBD-I (модели 1993-1995 годов выпуска, кроме
моделей 1994 и 1995 годов выпуска с 4-цилиндровым двигателем и автоматической
коробкой передач)
КОД НЕИСПРАВНОСТИ |
НЕИСПРАВНЫЙ ЭЛЕМЕНТ ИЛИ СИСТЕМА |
02 |
Датчик положения коленчатого вала |
03 |
Датчик положения распределительного вала |
08 |
Датчик потока воздуха |
09 |
Датчик температуры охлаждающей жидкости |
11 |
Датчик температуры воздуха |
12 |
Датчик положения дроссельной заслонки |
15 |
Кислородный датчик |
16 |
Датчик клапана рециркуляции выхлопных газов |
17 |
Кислородный датчик (проверьте систему питания и зажигания) |
25 |
Клапан давления топлива |
26 |
Продувочный клапан |
28 |
Клапан рециркуляции выхлопных газов |
29 |
Вентиляционный клапан системы рециркуляции выхлопных газов |
34 |
Воздушный клапан системы холостого хода |
67 |
Реле вентилятора охлаждения |
Коды неисправности систем OBD-I (модели 1994 и 1995 годов выпуска с 4-цилиндровым двигателем и автоматической коробкой передач)
КОД НЕИСПРАВНОСТИ |
НЕИСПРАВНЫЙ ЭЛЕМЕНТ ИЛИ СИСТЕМА |
111 |
Отсутствие кодов неисправности |
112, 113 |
Датчик температуры воздуха |
116, 117, 118 |
Датчик температуры охлаждающей жидкости |
121, 122, 123 |
Датчик положения дроссельной заслонки |
157, 158, 159 |
Датчик потока воздуха |
172, 173, 179, 181 |
Кислородный датчик |
211, 212, 213 |
Система зажигания |
214, 244 |
Датчик положения распределительного вала |
327, 332, 337 |
Датчик системы рециркуляции выхлопных газов |
411, 412 |
Воздушный клапан системы холостого ход |
452 |
Датчик скорости |
511, 512, 513 |
Центральный блок управления |
519, 521 |
Выключатель системы гидроусиления рулевого управления |
522 |
Датчик автоматической коробки передач |
536 |
Выключатель огней стоп-сигнала |
538 |
Динамический тест |
539 |
Датчик кондиционера |
554 |
Клапан регулировки давления |
559 |
Реле кондиционера |
563 |
Реле (высокой скорости) вентилятора охлаждения |
564 |
Реле (низкой скорости) вентилятора охлаждения |
565 |
Продувочный клапан |
571 |
Вентиляционный клапан рециркуляции выхлопных газов |
572 |
Вакуумный клапан системы рециркуляции выхлопных газов |
998 |
Центральный блок управления |
Системы OBD-II (модели с 1996 года выпуска)
Диагностический разъем подключения системы OBD-II
Модели с 1996 года выпуска имеют систему самодиагностики второго поколения OBD — II .
Доступ к электронному блоку управления этой системы можно получить только при
помощи специального сканера, который необходимо подключить к 16-штырьковому
диагностическому разъему подключения, расположенному под панелью приборов. При
обнаружении неисправности электронный блок управления включает сигнальную
лампочку на приборном щитке и сохраняет код неисправности в памяти.
Считывание кодов неисправности системы OBD — II
Для считывания кодов неисправности системы OBD — II используйте специальный сканер,
который необходимо подключить к диагностическому разъему подключения. Если сканера
нет, необходимо обратиться к специалистам.
Очистка кодов неисправности системы OBD — II
Для очистки кодов неисправности системы OBD — II необходимо использовать специальный
сканер.
Коды неисправности системы OBD — II
КОД НЕИСПРАВНОСТИ |
НЕИСПРАВНЫЙ ЭЛЕМЕНТ ИЛИ СИСТЕМА |
Р0100, Р0102, Р0103 |
Датчик потока воздуха |
Р0110, Р0112, Р0113 |
Датчик температуры воздуха |
Р0115, Р0117, Р0118 |
Датчик температуры охлаждающей жидкости |
Р0120, Р0122, Р0123 |
Датчик положения дроссельной заслонки |
Р0125 |
Для перехода в закрытый режим работы требуется слишком много времени |
Р0130, Р0131, Р0150 |
Кислородный датчик |
Р0133, Р0134, Р0140 |
Медленная реакция кислородного датчика |
Р0154, Р0160 |
Медленная реакция кислородного датчика |
Р0135, Р0141, Р0155 |
Нагревательный элемент кислородного датчика |
Р0170, Р0171 |
Бедная топливная смесь |
Р0172, Р0173 |
Перенасыщенная топливная смесь |
Р0230, Р0231, Р0232 |
Топливный насос |
Р0300 |
Случайный пропуск зажигания |
Р0301 |
Пропуск зажигания в цилиндре N1 |
Р0302 |
Пропуск зажигания в цилиндре N2 |
Р0303 |
Пропуск зажигания в цилиндре N3 |
Р0304 |
Пропуск зажигания в цилиндре N4 |
Р0305 |
Пропуск зажигания в цилиндре N5 |
Р0306 |
Пропуск зажигания в цилиндре N6 |
Р0320 |
Система зажигания |
Р0335 |
Датчик положения коленчатого вала |
Р0340 |
Датчик положения распределительного вала |
Р0400 |
Засорена система рециркуляции выхлопных газов |
Р0420, Р0430 |
Каталитический конвертер |
Р0440 |
Система сбора паров топлива |
Р0443 |
Продувочный клапан |
Р0500, Р0503 |
Датчик скорости |
Р0505 |
Воздушный клапан системы холостого хода |
Р0510 |
Выключатель системы холостого хода |
Р0552, Р0553 |
Выключатель системы гидроусиления рулевого управления |
Р0603 |
Ошибка ОЗУ |
Р0605 |
Ошибка ПЗУ |
Р0703 |
Выключатель огней стоп-сигнала |
Р0704 |
Выключатель на педали сцепления |
Р0705 |
Датчик коробки передач |
Р0710-Р0760 |
Система управления коробкой передач |
