ДД — Натяжитель цепи
Возникающие при работе цепи шумы могут быть вызваны недостатками в функционировании натяжного
устройства. Разберите и проверьте его. При необходимости замените натяжное устройство в
комплекте.

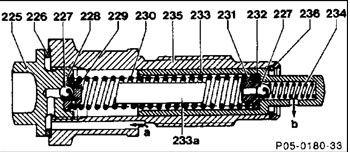

Цепь натягивается под действие силы пружины сжатия (230) и давления масла в натяжителе.
Давление прижима пальца (233) на шину управления (215) поддерживается постоянным с помощью
обратного клапана (227/228) и клапана ограничения давления (227/231), т. е. не зависит от давления
масла в двигателе.
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
Выкрутите натяжитель цепи за шестигранную головку (235) из головки блока цилиндров.
Контроль
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поместите натяжитель цепи с нажимным пальцем в моторное масло SAE 10. Уровень масла
должен находиться несколько выше бортика шестигранной головки натяжителя. Надавите 7–10 раз
на нажимной палец прессом.
2. После заполнения маслом натяжитель должен сжиматься медленно, равномерно и с большим
силовым усилием. В противном случае замените его.
Установка
Предупреждение
Монтируйте натяжитель цепи только в заполненном маслом состоянии.
ПОРЯДОК ВЫПОЛНЕНИЯ
