ДД — Клапаны
Двигатель объемом 2,0 л
Предупреждение
Если детали управления клапаном будут использованы вновь, их нужно установить
на прежние места. Чтобы избежать путаницы деталей, изготовьте панель для их
хранения.
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите головку блока цилиндров и положите на деревянные планки так, чтобы
клапаны поддерживались снизу.
2. Снимите маслоотражательные колпачки.
3. Откиньте в сторону головку блока цилиндров и извлеките клапаны из
направляющих.

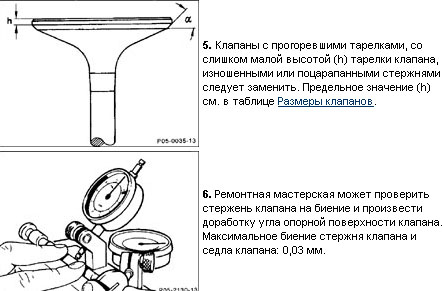

4. Почистите клапаны.
Предупреждение
Указание: стержень и шток клапана для двигателей объемом 2,2/2,5 л имеют 3
кольцевых выточки.
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Перед установкой клапана проверьте направляющие клапана и, при

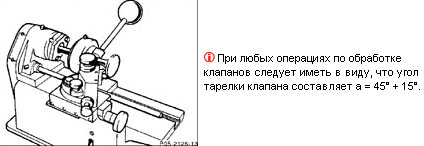

необходимости, доработайте седло клапана.
2. Зачистите стержень клапана в месте прилегания деталей штока.
3. Слегка смажьте стержень клапана и направляющую клапана моторным маслом и
установите клапан.
4. Установите новые маслоотражательные колпачки.
5. Установите пружину клапана.
6. Установите все остальные клапаны, не перепутайте впускной и выпускной
клапаны.
7. Установите тарельчатый толкатель.
8. Установите головку блока цилиндров.
Размеры клапанов
