Описание топливной системы — Поперечная труба воздушного фильтра
БЕНЗИНОВЫЙ ДВИГАТЕЛЬ
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ

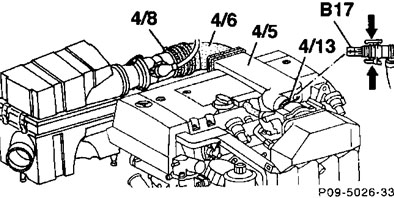

1. Вытяните термодатчик для впускаемого воздуха (В17) из поперечной трубы, для
этого сожмите удерживающие зажимы (стрелка).
2. Навинтите хомуты (4/8), (4/13) и снимите поперечную трубу воздушного фильтра
(4/5) вместе с фасонным шлангом (4/6).
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ

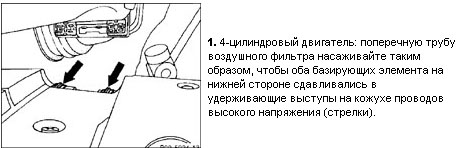

2. 6-цилиндровый двигатель: поперечную трубу воздушного фильтра насаживайте
таким образом, чтобы наваренные полые штифты вдавливались в резиновые опоры
крышки головки блока цилиндров. Полые штифты служат для вентиляции картера
двигателя и для фиксирования поперечной трубы.
3. Туго затяните шланговые хомуты.
4. Установите термодатчик для впускаемого воздуха (1В17) и выжимайте наружу
удерживающие зажимы до тех пор, пока они не зафиксируются со щелчком.
ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Выкрутите болты (97/3) на впускном газопроводе.
2. Выкрутите болты (97/2) от держателя (97/1) поперечной трубы воздушного фильтра.
3. Снимите поперечную трубу воздушного фильтра.
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Проверьте на дефекты и пористость уплотняющую манжетку (97/4) и
уплотнительные кольца круглого профиля на корпусе гидроклапана/поперечной трубе
воздушного фильтра, при необходимости замените.
2. Вставьте поперечную трубу воздушного фильтра, установите болты во впускной
газопровод.
3. Привинтите держатель и затяните до отказа болты на впускном газопроводе.
