РДБД — Крышка головки цилиндров

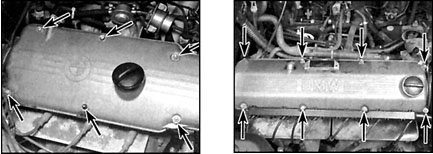

Гайки крепления крышки головки цилиндров и вентиляционный шланг
Порядок затягивания гаек крышки головки цилиндров 4-цилиндрового (вверху)
и 6-цилиндрового (внизу) двигателей
Снятие и установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите воздушный фильтр.
2. Отсоедините от крышки головки цилиндров вентиляционный шланг.
3. На двигателе М20 снимите стойку всасывающего коллектора и кронштейн датчиков
(или клапана стабилизации оборотов холостого хода), предварительно отсоединив
разъемы.
4. Отверните гайки крепления крышки. Отсоедините держатель высоковольтных
проводов, или снимите кожух проводов со шпилек (на рисунке справа – 4-цилиндровый
двигатель, на рисунке слева – 6-цилиндровый двигатель).
8. Перед установкой очистите уплотняемые поверхности крышки и головки цилиндров
от остатков уплотнений.
9. Замените полукруглую заглушку, смазав место прилегания к прокладке крышки
головки цилиндров герметиком RTV. Заверните гайки в течение не более 10 мин после
нанесения герметика.
10. Снимите крышку и прокладку. На двигателе М40 также снимите крышку
распредвала. Достаньте полукруглую заглушку в передней части головки цилиндров
(если предусмотрены).
11. На двигателе М40 установите крышку распредвала и новую прокладку. Равномерно
затяните гайки в порядке указанном на иллюстрации, не допуская их чрезмерного
затягивания, чтобы не сдеформировать крышку.
12. Далее сборка выполняется в обратном порядке.
