РДБД — Зубчатый ремень и звездочки распредвала (двигатели М20 и М40)

09 августа 2006

Предупреждение

Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините батарею от массы.
2. Снимите крышки зубчатого ремня.
3. На двигателе М40 слейте охлаждающую жидкость (см. подраздел 2.31) и снимите
термостат (см. подраздел 4.4).
4. Установите поршень 1-го цилиндра в ВМТ такта сжатия (см. подраздел 3.1.4).

Предупреждение
 После установки поршня 1-го цилиндра в ВМТ такта сжатия и снятия цепи вращение
коленвала не допускается, в противном случае возможны серьезные поломки из-за
соударения головок клапанов с днищами поршней.

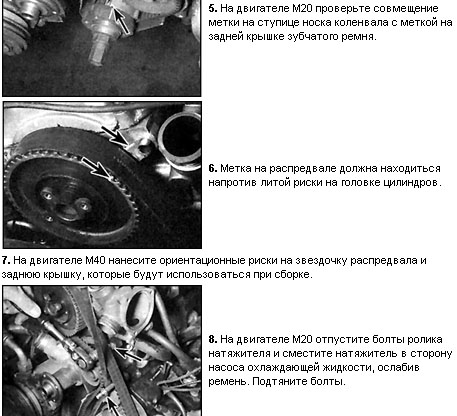

9. На двигателе М40 отпустите гайку натяжителя и поверните натяжитель по часовой
стрелке, ослабив ремень. Подтяните гайку.
10. Проверьте наличие на ремне указателя направления вращения, при его отсутствии
нанесите метку (если снятый ремень в нормальном состоянии и будет снова
устанавливаться).

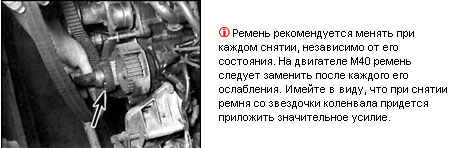

Предупреждение

Предупреждение

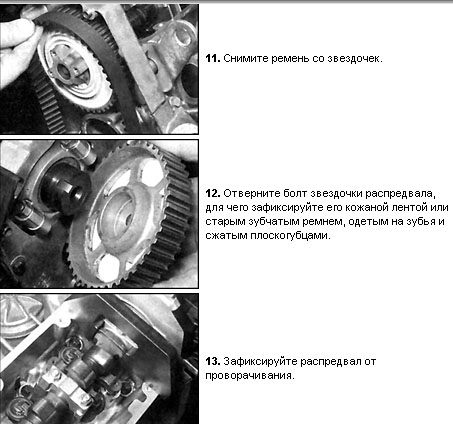

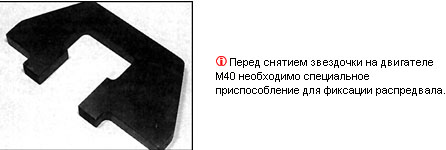

 На двигателе М40 звездочка фиксируется на распредвале нежестко, шпонка
допускает перемещение вала на несколько градусов. Фиксация звездочки
обеспечивается на конусной части вала при затягивании болта.

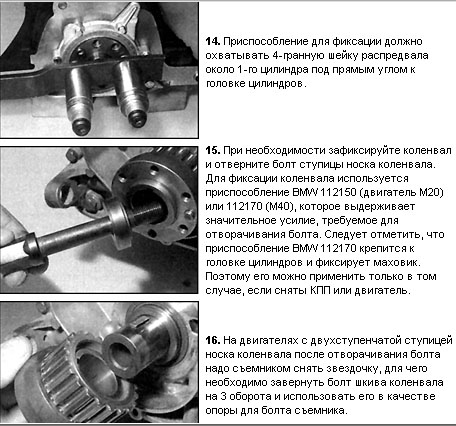

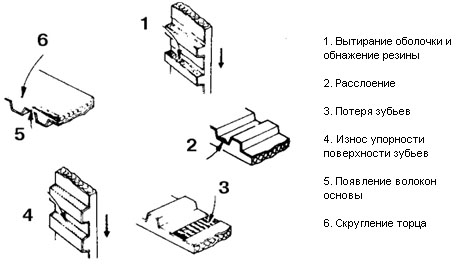

Типичные повреждения зубчатого ремня

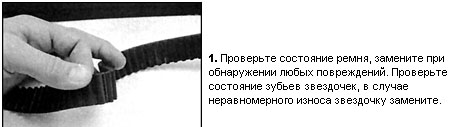

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

Предупреждение
 При замене этих деталей обратитесь в автосервис. Звездочка, ремень и ролик
натяжителя двигателя М20 поздних выпусков имеют маркировку Z127. Эти детали
надо устанавливать в комплекте, если детали прежних выпусков отсутствуют.

2. Проверьте свободу вращения ролика натяжителя и состояние пружины. При замене
ремня меняется и ролик.
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. На двигателе М20 установите ролик с пружиной так, чтобы ремень можно было
свободно одеть.
2. Установите звездочки в обратном порядке. На двигателе М40 подтяните болт
звездочки распредвала с моментом 1–3 Н.м., повернув звездочку по часовой стрелке
до упора.
3. При установке снятого ремня сориентируйте его по нанесенной метке, указывающей
направление вращения.
4. Оденьте ремень на звездочки, начав со звездочки коленвала.
5. Оденьте ремень на ролик натяжителя.

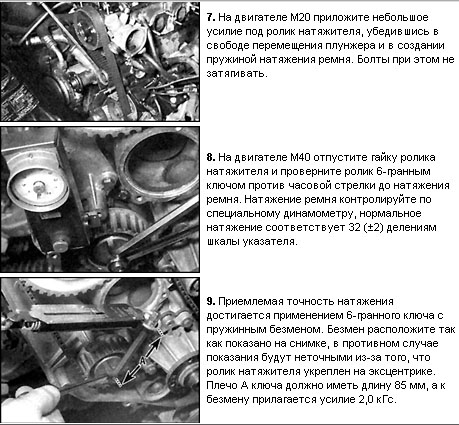

6. На двигателе М20 отпустите болты натяжителя.

10. Проверьте совмещение всех меток.
11. Проверните коленвал на 2 оборота.
12. На двигателе М20 отпустите болты ролика натяжителя и затяните с заданным
моментом.

14. Убедитесь в совмещении всех меток. Если совмещение меток нарушено, то
снимите ремень и повторите процедуру одевания ремня.
15. Далее сборка выполняется в обратном порядке.
