Снятие и установка распределителя зажигания

Система TCI

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоедините после тщательной маркировки от крышки распределителя зажигания высоковольтные провода катушки зажигания и свечей зажигания (смотри Главу Текущее обслуживание автомобиля).
Снимите свечу зажигания №1 (ближайшая к передку двигателя).
Вручную проверните двигатель до Верхней Мертвой Точки (ВМТ) такта сжатия поршня №1 (смотри Часть Ремонтные работы, проводимые без извлечения двигателя из автомобиля).
Внимательно отметьте вакуумные шланги, если к распределителю зажигания их подходит более одного.
Отсоедините вакуумные шланги.
Отсоедините от распределителя провода первичной цепи зажигания.

Снимите крепежную гайку или болт и скобу.
Снимите распределитель зажигания.

Не проворачивайте двигатель при снятом распределителе зажигания.

Установка

Перед установкой распределителя зажигания убедитесь, что поршень №1 все еще находится в ВМТ такта сжатия.

 ПОРЯДОК ВЫПОЛНЕНИЯ

Вставьте в двигатель распределитель зажигания, разместив регулировочную скобу над крепежным отверстием. Не препятствуйте при установке распределителя зажигания повороту оси распределителя.

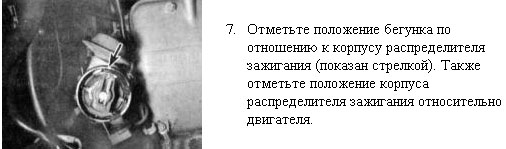

Установите крепежную гайку или болт. Перед затягиванием гайки или болта необходимо совместить метки, предварительно нанесенные на корпус распределителя, бегунок и двигатель.
Установите крышку распределителя зажигания.
Присоедините к распределителю провода.
Присоедините высоковольтные провода свечей зажигания.
Присоедините в соответствии с маркировкой вакуумные шланги.
Проверьте момент зажигания (смотри Раздел Проверка функционирования и регулировка момента зажигания (система TCI)).
Система Motronic

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите бегунок.
Установка

Установка обратна снятию.
