Система питания (двигатели 1,6 и 1,8 л)-Воздушный фильтр
26 июля 2006

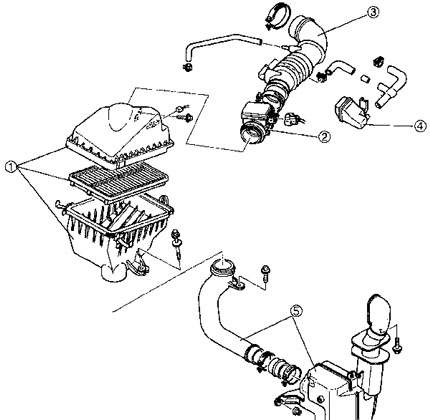

Схема воздушного фильтра
1. Воздушный фильтр
2. Датчик потока воздуха
3. Воздухозаборный патрубок
4. Резонатор
5. Шланг подачи свежего воздуха

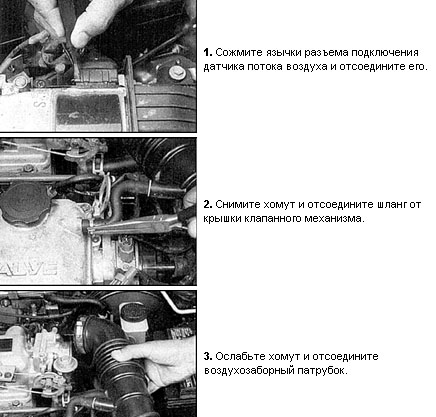

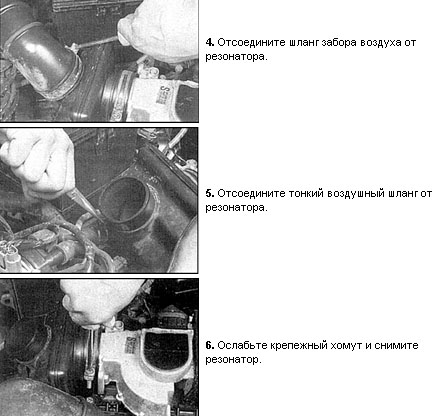

Снятие и установка
ПОРЯДОК ВЫПОЛНЕНИЯ
8. Установка проводится в обратном порядке снятия.
