Механическая КПП – Введение
10 августа 2006
На автомобилях устанавливаются 5-ступенчатые механические коробки ZF или Getrag.
Механическая коробка передач Getrag 240

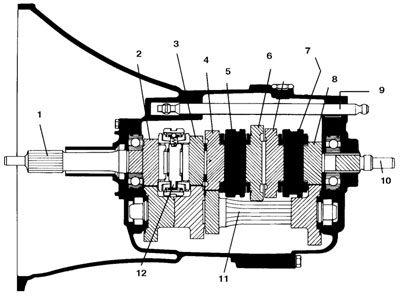

Устройство механической коробки передач
1. Первичный вал
2. Ведомая шестерня 4-й передачи
3. Ведомая шестерня 3-й передачи
4. Ведомая шестерня 2-й передачи
5, 7, 12. Синхронизатор
6. Ведомая шестерня 1-й передачи
8. Ведомая шестерня 5-й передачи
9. Ползун
10. Вторичный вал
11. Промежуточный вал
Клеймо изготовителя нанесено на картере КПП перед креплением рабочего цилиндра сцепления. На
картере сцепления нанесены цифровые и буквенные коды агрегата.
Клеймо изготовителя на картере КПП
