Системы снижения токсичности выхлопов и управления — Введение

27 июля 2006

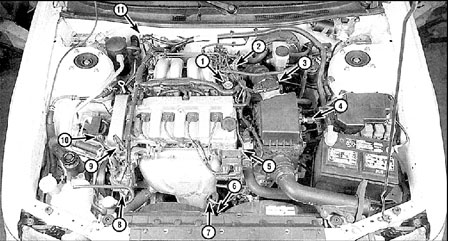

Элементы систем снижения токсичности выхлопов и управления работой
двигателя (модель с 4-цилиндровым двигателем 1998 года выпуска)

1. Датчик положения дроссельной заслонки
2. Воздушный клапан систмы холостого хода
3. Датчик потока воздуха
4. Датчик температуры воздуха
5. Датчик температуры охлаждающей жидкости
6. Нижний кислородный датчик
7. Верхний кислородный датчик
8. Выключатель системы гидроусиления рулевого управления
9. Разъем подключения датчика положения коленчатого вала
10. Датчик положения распределительного вала
11. Датчик системы рециркуляции выхлопных газов

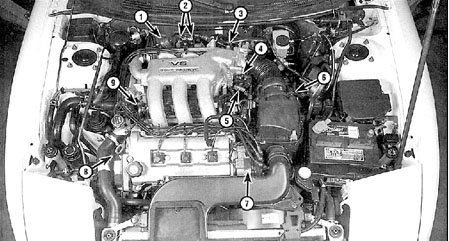

Элементы систем снижения токсичности выхлопов и управления работой
двигателя (модель с 6-цилиндровым двигателем 1993 года выпуска)

1. Вакуумная диафрагма №1 системы дополнительной подачи воздуха на низких оборотах
2. Соленоиды системы дополнительной подачи воздуха на низких оборотах
3. Вакуумная диафрагма №2
4. Датчик положения дроссельной заслонки
5. Воздушный клапан систмы холостого хода
6. Датчик потока воздуха
7. Датчик положения коленчатого вала №1
8. Датчик положения коленчатого вала №2 ( возле шкива коленчатого вала)
9. Датчик температуры охлаждающей жидкости

Информационная табличка систем снижения токсичности выхлопов

Системы снижения токсичности выхлопов и управления работой двигателя включают в себя
следующие системы:
 – встроенная система диагностики;
 – система управления работой двигателя;
 – система рециркуляции выхлопных газов;
 – система сбора паров топлива;
 – система вентиляции картера;
 – каталитический конвертер.
