Катушки зажигания
4-ЦИЛИНДРОВЫЙ ДВИГАТЕЛЬ
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
2. Извлеките и отложите в сторону бачок стеклоомывателя.
3. Отвинтите кронштейн впускного газопровода.
4. Если имеется, расцепите рычажный механизм темпомата.

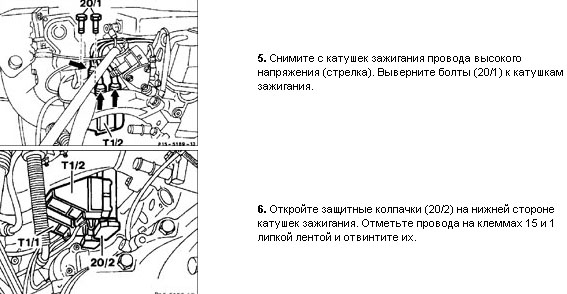

7. Вытяните катушки зажигания (Т1/1) и (Т1/2).
Предупреждение
Соединительные элементы находятся под напряжением до 400 Вольт. Поэтому всегда необходимо
зажимы/ пакет сердечника соединять с корпусом автомобиля.
6-ЦИЛИНДРОВЫЙ ДВИГАТЕЛЬ
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите поперечную трубу воздушного фильтра, для этого ослабьте шланговые зажимы.
Предупреждение
Катушки зажигания (Т1) насажены посредством свечного штеккера через (Та) непосредственно на свечу
зажигания. Выход вторичной цепи (Tb) при помощи провода высокого напряжения поступает на
соответствующую свечу зажигания. Направляющий штифт (W) одновременно является элементом
соединения катушки зажигания на корпус.
5. Потяните вверх катушку зажигания.
Предупреждение
Соединения первичной цепи находятся под напряжением до 400 Вольт! Поэтому всегда зажим/ пакет
сердечника должны быть соединены с корпусом автомобиля.
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ
