Автоматическая трансмиссия — Трос kick-down-режима

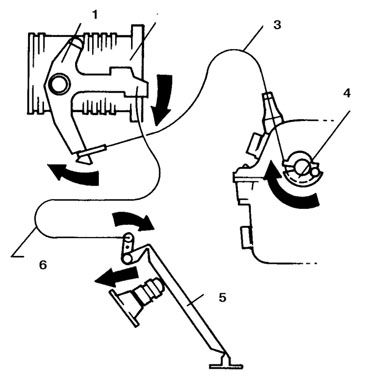

Тросы управления дроссельной заслонкой и автоматической трансмиссией

1. Рычаг дроссельной заслонки
2. Дроссельный патрубок
3. Трос, соединяющий дроссельную заслонку и кулачок
блока клапанов трансмиссии
4. Кулачок привода блока клапанов трансмиссии
5. Педаль
6. Трос дроссельной заслонки
Стрелки – направления перемещения рычагов
при нажатии на педаль привода дроссельной
заслонки.
Регулировка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Проверьте регулировку троса дроссельной заслонки (см. подраздел 6.16).

4. Нажмите на педаль акселератора до ощутимого сопротивления, удерживая педаль в этом
положении, отверните переключатель kick-down-режима до касания с педалью и затяните контргайку.
5. Проверьте регулировку, нажав на педаль до упора в переключатель и проверив зазор. Если трос
отрегулировать таким образом невозможно, то проверьте регулировку троса дроссельной заслонки,
при необходимости отрегулируйте. После повторите регулировку троса kick-down-режима.
