Устройство предварительного разогрева дизеля — Проверка устройства предварительного разогрева — Термодатчик всасываемого воздуха
Термодатчик измеряет температуру всасываемого воздуха. Эта величина вместе с сигналом датчика
давления впускного газопровода служит для управляющего устройства мерой количества
всасываемого воздуха. Термодатчиком всасываемого воздуха является NTC-резистор (NTC =
отрицательный температурный коэффициент), сопротивление которого уменьшается при повышении
температуры.
ДВИГАТЕЛЬ ОБЪЕМОМ 2,2/ 2,5 Л

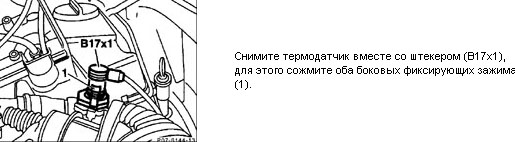

Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ
Проверка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините штеккер.
2. Проверьте омметром сопротивление термодатчика при различных температурах. Измеренная
величина в порядке, если она находится в пределах допуска + 5% (см.таблицу Сопротивление
термодатчика).
3. Если при измерениях термодатчик не достигает заданных значений, то его следует заменить.
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Насадите кабельный штеккер (разъем).
2. Проверьте на дефекты или пористость уплотнительное кольцо круглого профиля, при
необходимости замените его.
3. Вставьте термодатчик вместе с уплотнительным кольцом круглого профиля.
4. Выжимайте фиксирующие зажимы наружу до тех пор, пока она внятно (на слух) зафиксируется.
Сопротивление термодатчика
